Вентиляція та кондиціювання ресторанів

Інженерну придатність приміщення варто перевірити до підписання договору оренди, затвердження планування та замовлення кухонного обладнання. Формат кухні може виявитися несумісним із доступними шахтами, потужностями або умовами розміщення викиду, а виправлення після оздоблення зазвичай потребує зміни суміжних рішень.

До початку проєктування перевіряють:

• можливість прокласти окрему трасу кухонної витяжки та організувати допустиме місце викиду;
• можливість виходу на покрівлю й погодження шахт, зовнішніх трас та обладнання з власником будівлі;
• місце для припливної установки, вентиляторів, шумоглушників та очисного обладнання;
• джерело компенсаційного повітря для кухонної витяжки;
• доступну електричну, газову й теплову потужність;
• можливість нагрівати та охолоджувати зовнішнє повітря в розрахункових режимах;
• воду, каналізацію та дренаж для обладнання, якому вони потрібні;
• пожежний захист каналів, шахт і проходів крізь будівельні конструкції;
• сервісні проходи, ревізії та можливість заміни великогабаритного обладнання;
• обмеження щодо шуму, вібрації та навантаження на покрівлю й конструкції;
• розташування сусідніх вікон, балконів, повітрозаборів, входів і літніх майданчиків.

Вимоги до систем закладів ресторанного господарства та їхнього розміщення перевіряють за чинними українськими нормами, зокрема ДБН В.2.2-25:2009, і за умовами конкретної будівлі.

Ознаки проблемного приміщення

• заклад розташований у житловому будинку, але траси до покрівлі немає;
• власник забороняє зовнішні шахти або обладнання на покрівлі;
• технологія кухні ще змінюється, а вентиляцію вже замовлено;
• стелі затверджені без місця для повітроводів і сервісних люків;
• електричної потужності вистачає лише на кухонне обладнання;
• витяжку пропонують компенсувати відкритими вікнами та дверима;
• фільтри, вентилятори й жировий канал неможливо обслуговувати;
• місце викиду розташоване біля вікон або повітрозабору.

У таких умовах спочатку формують інженерну концепцію. Лише після цього можна оцінити вартість і вирішити, чи підходить приміщення під запланований формат кухні.

Назва формату допомагає сформувати перший перелік питань, але не замінює аналіз технології, режиму роботи та будівлі.

Назва закладу сама по собі не визначає систему. Дві кав’ярні можуть мати різні вимоги, якщо в одній лише підігрівають випічку, а в іншій готують гарячі страви, використовують посудомийну машину та працюють протягом усього дня.

Для гостьового залу визначають потребу в зовнішньому повітрі, нагріванні та охолодженні. На кухні до цього додаються виділення від технологічного обладнання: тепло, пара та продукти приготування. Їх потрібно вловлювати біля джерела. Витяжку кухні узгоджують із припливом і перетіканням повітря між зонами: видалений об’єм має бути компенсований. Цей принцип докладно пояснює Design Guide 2: Optimizing Makeup Air.

Тому проєктування вентиляції ресторану починають з планування й технології кухні. Де стоїть мангал? Чи буде кухня відкритою? Як розташована роздача? Які приміщення працюють до відкриття залу? Чи збільшиться виробництво після реконструкції? Відповіді визначають склад системи та допомагають уникнути дорогих змін після завершення оздоблення.

Варіанти обладнання та організації повітрообміну представлені в розділі систем вентиляції.

Кухню зазвичай підтримують дещо нижче за тиском, ніж гостьовий зал, щоб повітря рухалося з чистіших зон до забруднених. Частина підготовленого повітря залу може організовано перетікати до кухні, але його кількість узгоджують одночасно з вентиляцією залу, кухонною витяжкою та роботою входів і коридорів.

Надмірне розрідження також є помилкою. Воно ускладнює відкривання дверей, затягує зовнішнє повітря через входи й щілини, створює протяги та може порушувати роботу паливного обладнання. Сильні поперечні потоки біля зонта погіршують вловлювання. Універсальний відсоток переточного або компенсаційного повітря не застосовують: баланс визначають розрахунком і перевіряють після монтажу.

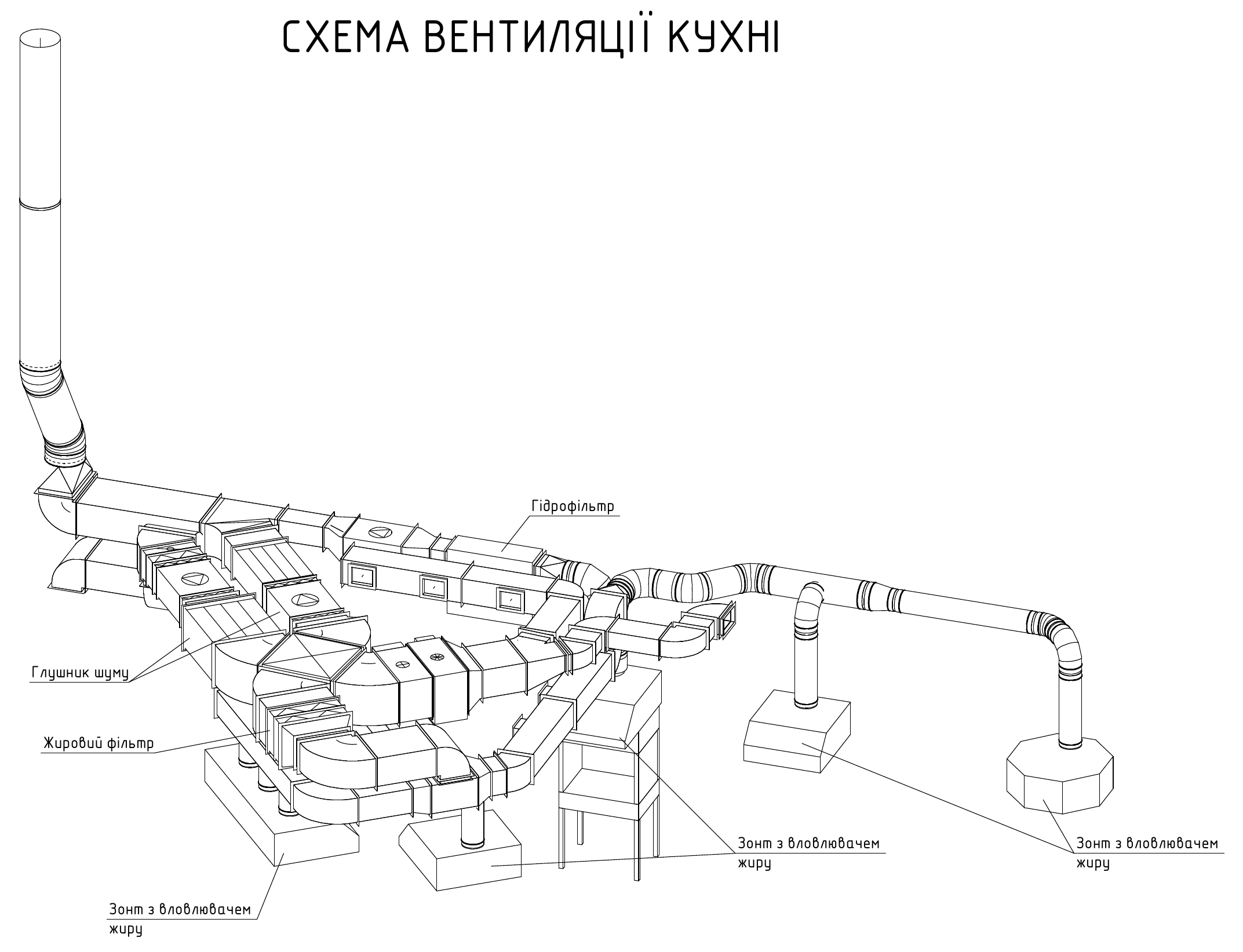

Кухонну витяжку не підбирають лише за площею приміщення або універсальною кратністю. Розрахунок починається з джерел виділень і умов, за яких зонт має стабільно вловлювати потік.

1. Формують перелік кухонного обладнання.
2. Враховують потужність, тип палива та режим роботи.
3. Визначають виділення тепла, пари, жиру, диму й продуктів згоряння.
4. Вибирають тип, розміри та положення зонта.
5. Розраховують витрату для вловлювання й утримання потоку.
6. Розраховують компенсаційне повітря.
7. Перевіряють баланс кухні, залу, входів і коридорів.
8. Розраховують нагрівання та охолодження.
9. Визначають очищення, автоматику та пожежні сценарії.
10. Роботу перевіряють на об’єкті при фактичному навантаженні.

Надмірна витяжка не виправляє неправильну геометрію або розташування зонта, зате збільшує потужність нагрівання й охолодження припливу. Недостатня витяжка призводить до виходу пари, жиру й запахів за межі зонта. Мета розрахунку — стійке вловлювання за обґрунтованої витрати повітря.

На взаємозв’язок зонта, компенсаційного повітря та перевірки вловлювання звертають увагу ASHRAE Handbook: Kitchen Ventilation і специфікація BESA DW/172. Міжнародні матеріали використовують як інженерні рекомендації разом із вимогами, чинними для конкретного об’єкта в Україні.

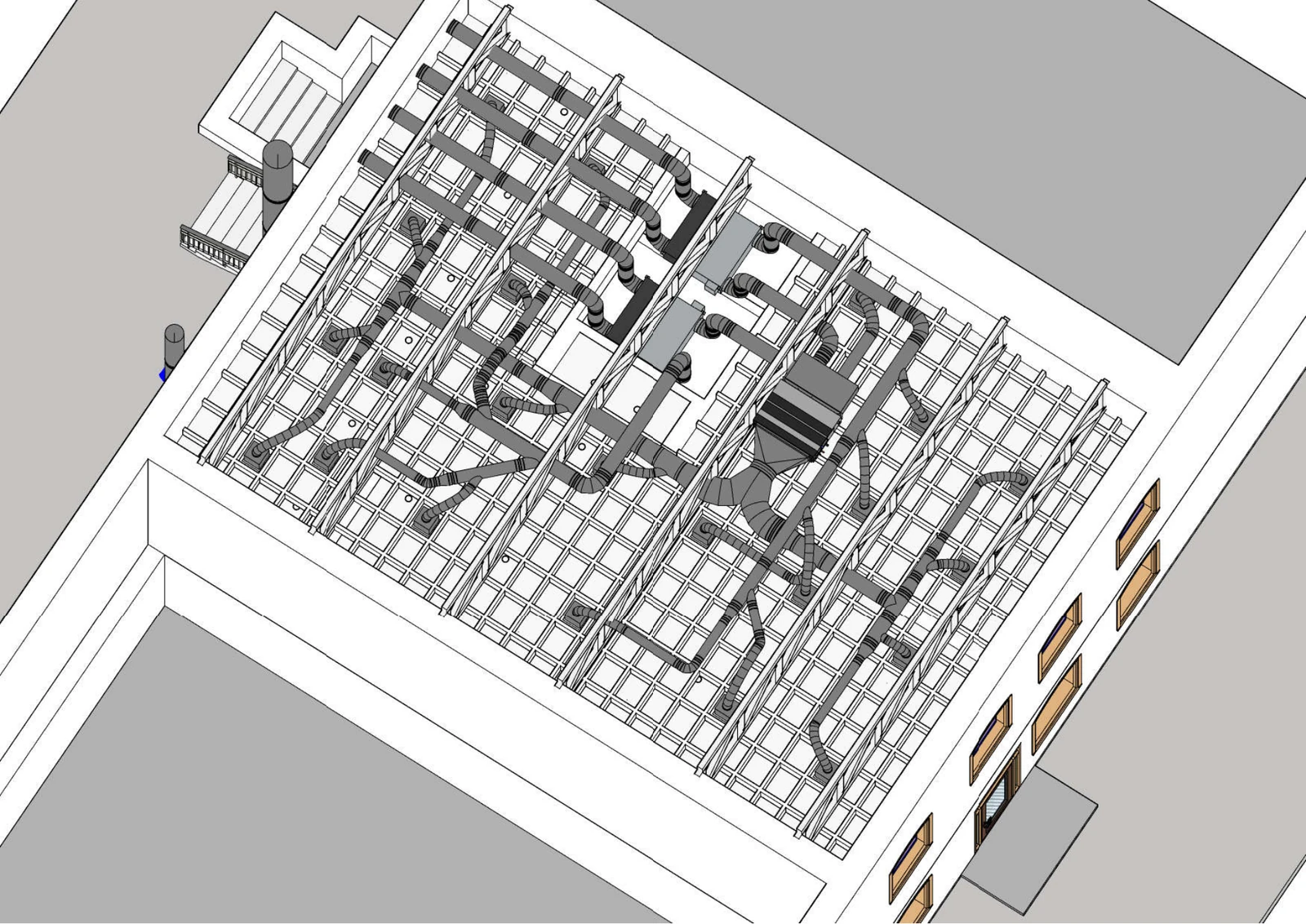

В одному з ресторанів української кухні другий поверх повністю відвели під посадку гостей. Приготування їжі там не було. Для цього поверху застосували припливно-витяжне обладнання Mitsubishi Electric з ентальпійною рекуперацією та окреме канальне кондиціювання.

За досвідом експлуатації цього об’єкта, обрана система допомагала зберігати комфортнішу вологість узимку й зменшувала потребу в нагріванні зовнішнього повітря. Додатковий догрів після рекуператора в прийнятій схемі не знадобився; для дуже низьких зовнішніх температур передбачили попередній нагрів. Це характеристика конкретного рішення з його навантаженнями та режимами.

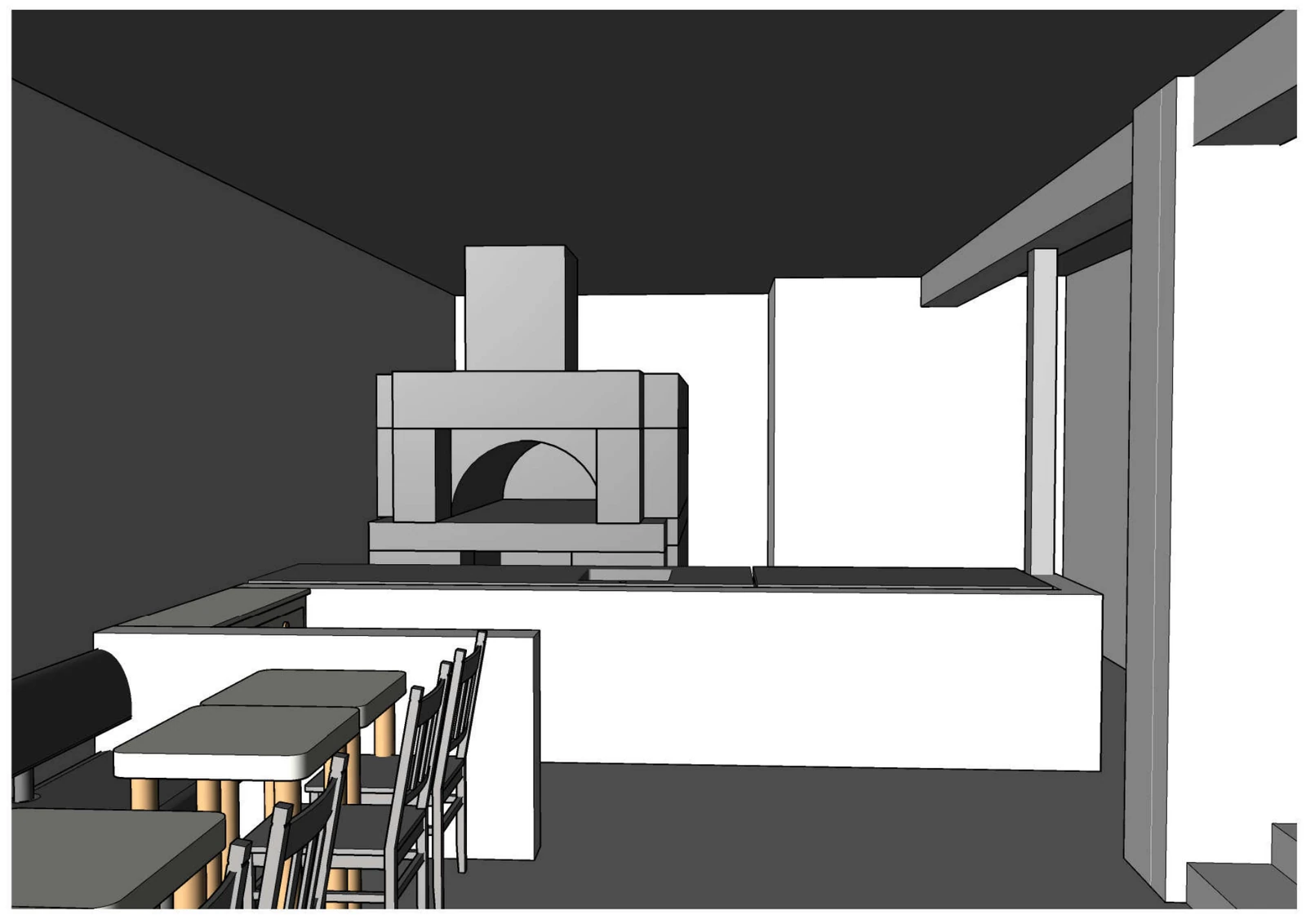

На першому поверсі працювала дров’яна піч. Тут організували окремі припливну й витяжну системи, застосували гідрофільтр, а центральне охолодження подавали через приплив. У підвалі готували напівфабрикати: для нього передбачили власну прямоточну вентиляцію та місцеве кондиціювання з урахуванням щільного розміщення працівників.

Так у межах одного ресторану з’явилися три різні схеми. Гостьовий поверх отримав рішення з рекуперацією; поверх із піччю — обладнання під свою технологію; виробничий підвал — окреме повітропостачання. Для замовника це означало підбір систем за реальним призначенням кожної зони.

Кондиціювання гостьового залу розраховують за кількістю гостей, обладнанням, освітленням, сонячними надходженнями та теплом від припливного повітря. Температуру й напрям струменів перевіряють для посадкових місць, а не лише біля датчика на стіні.

Зал і кухня мають різні навантаження та режими. Охолодження залу не замінює компенсаційного припливу для кухонної витяжки: ці системи узгоджують за повітряним балансом, щоб запахи не переносилися до гостей. Для банкетної зони, бару й окремих залів передбачають незалежне керування там, де різняться завантаження й графік роботи.

Вибір між канальною системою, VRF або іншим джерелом холоду визначають після розрахунку й координації з архітектурою, акустикою та сервісним доступом. Дивіться системи кондиціювання та склад проєктування.

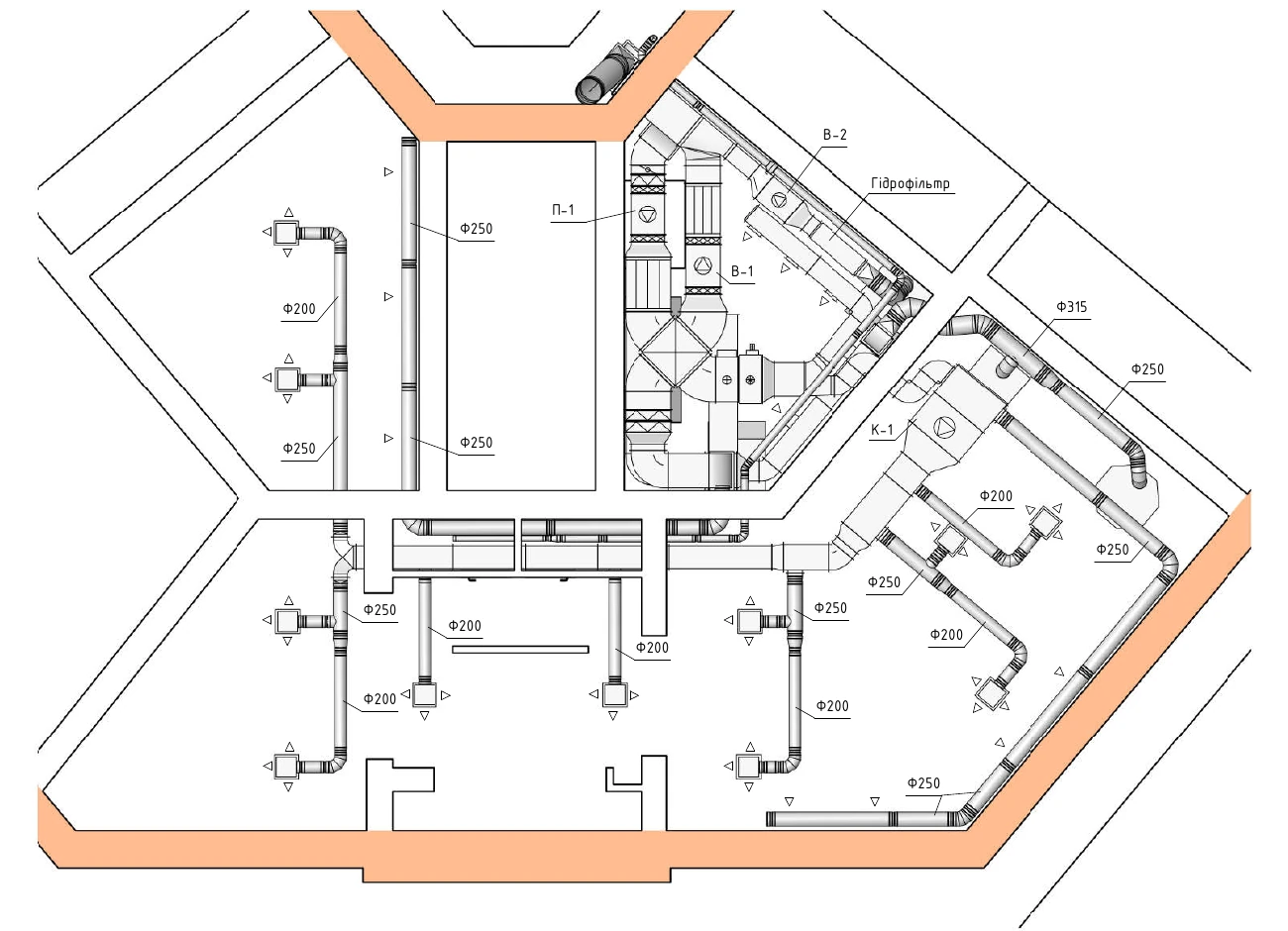

У ресторані грузинської кухні було поєднано вентиляцію з рекуперацією, центральне охолодження та окремі місцеві витяжки. Особливої уваги потребував дров’яний мангал. У його витяжному тракті встановили гідрофільтр, а зонт і повітровід до вентилятора виконали зі сталі.

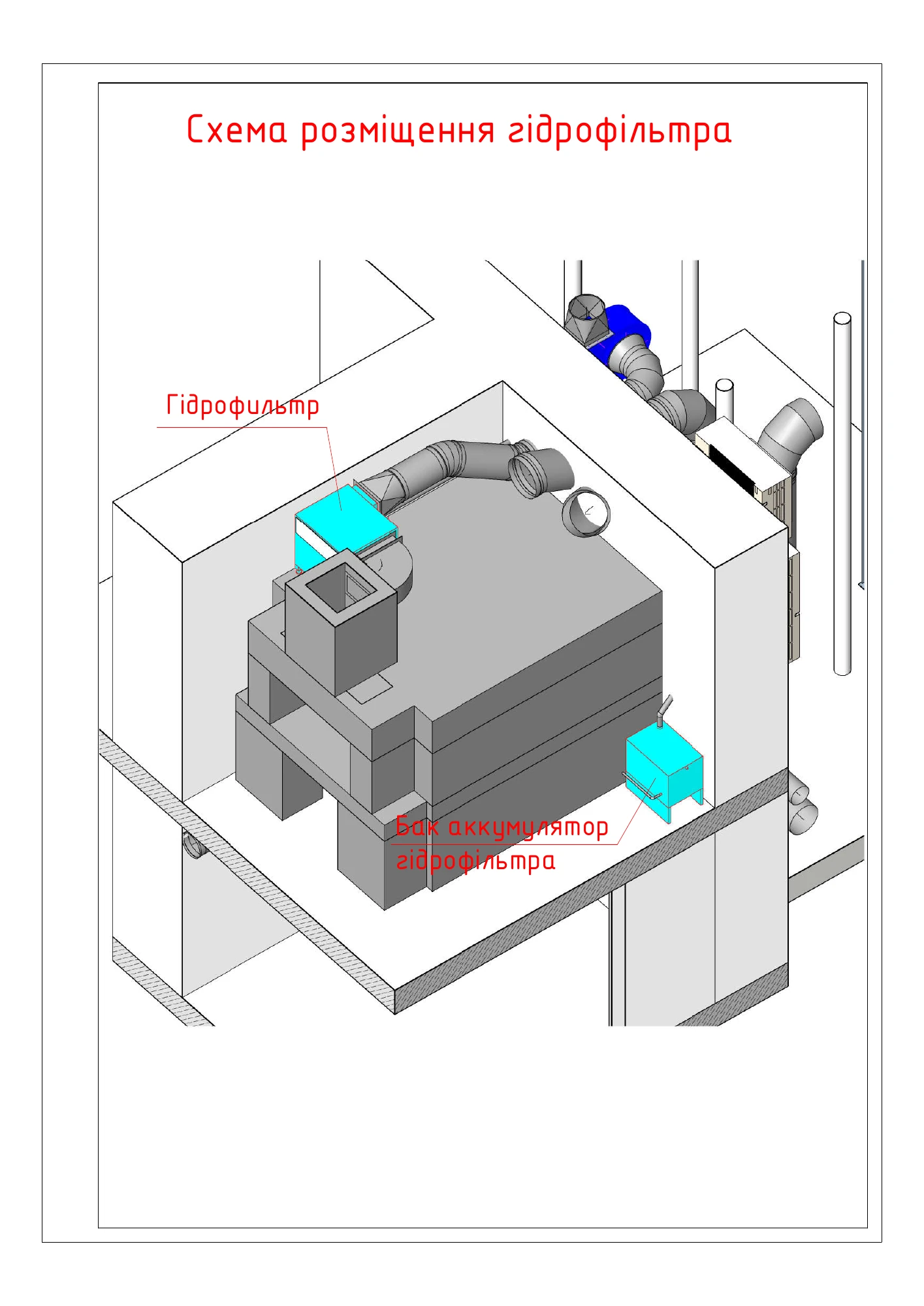

Призначення гідрофільтра в описаному рішенні — зменшувати винесення іскор із потоком. В експлуатації команда відзначала його ефективну роботу, водночас ключовими залишалися регулярне промивання, очищення та справність насоса. Для обладнання на твердому паливі питання іскор, відкладень і обслуговування витяжного тракту окремо розглядає ASHRAE Handbook: Kitchen Ventilation. Гідрофільтр є частиною технічного рішення; його наявність сама по собі не гарантує пожежної безпеки.

Ключова вимога — продумати місце для цього обладнання ще на етапі планування. У розглянутому рішенні важливим було наблизити гідрофільтр до зонта та зберегти доступ для сервісу. Конкретне розташування узгоджують із конструкцією системи й документацією обладнання.

Схожа координація знадобилася в ресторані української кухні: гідрофільтр і витяжні елементи інтегрували в композицію дров’яної печі. Разом із дизайнерами погоджували виходи, підключення, габарити та сторони обслуговування. Ця робота визначає, наскільки зручно буде експлуатувати систему після завершення інтер’єру.

Повний розділ про пожежну безпеку дров’яного обладнання наведено наприкінці матеріалу.

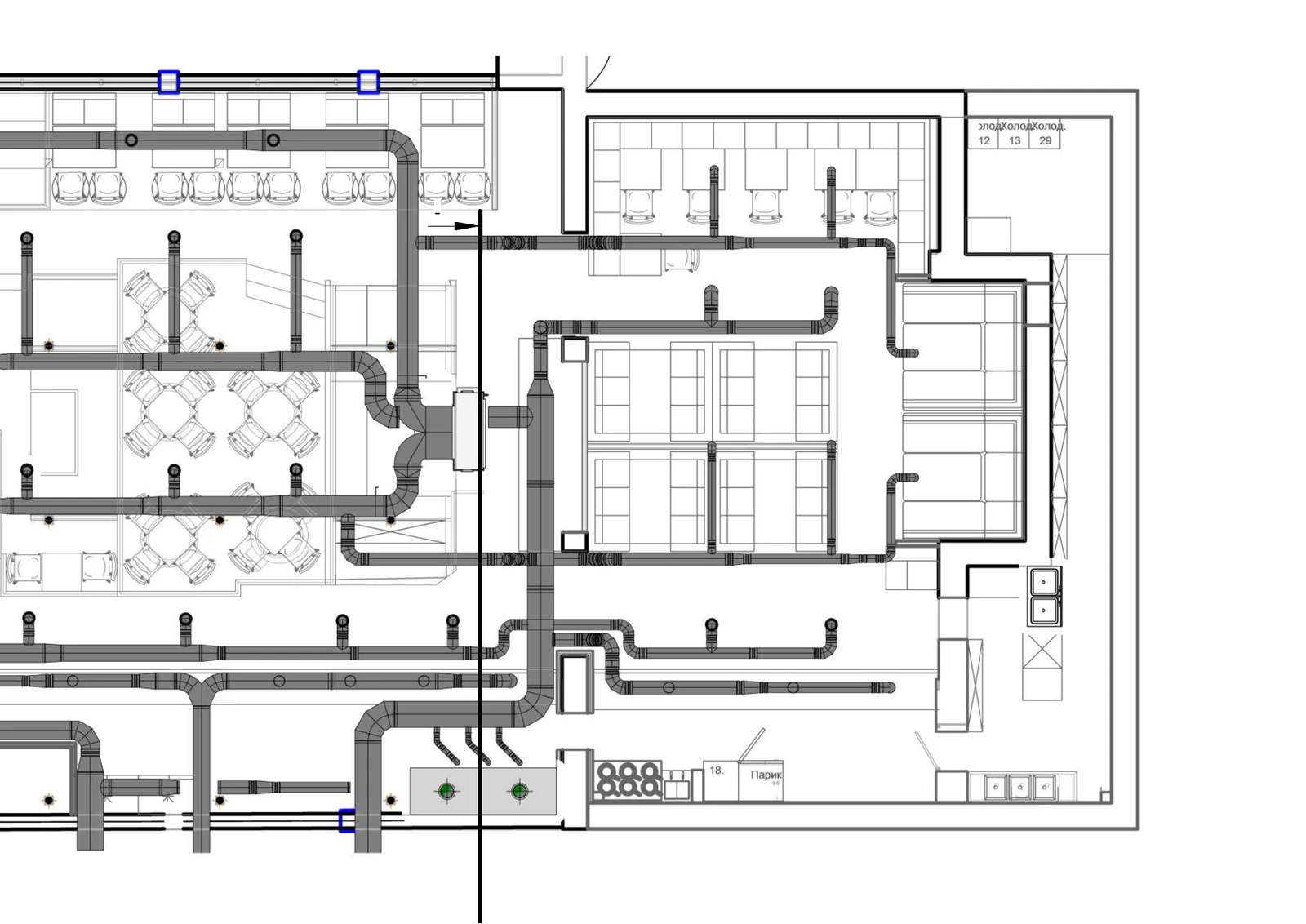

Під час реконструкції ресторану з розширенням замовник хотів зберегти наявне кондиціювання та перейти до енергоощадніших рішень. Старі вентиляційні системи не мали рекуперації, теплозабезпечення було нестабільним, а електричної потужності для зимового нагрівання припливу бракувало.

Одним із рішень стали витяжні зонти спеціальної конструкції зі щілинною подачею повітря по периметру. Частину припливу спрямували безпосередньо в зону роботи зонта. За досвідом цього об’єкта, локально подавали повітря температурою близько +10 °C: його рух узгоджували з витяжкою та тепловим потоком від плити. Ця температура стосується подачі біля зонта; умови в робочій зоні персоналу розглядаються окремо.

Таке рішення дозволило зменшити потребу в нагріванні цієї частини повітря. За досвідом експлуатації, реконструкція дала суттєве зменшення витрат. У кожному новому проєкті можливість такого підходу перевіряють за конструкцією зонта, витратою та напрямком припливу.

Напрямлені струмені біля зонтів також використовуються в спеціалізованих заводських рішеннях для покращення вловлювання. Один із прикладів принципу — Halton Capture Jet. Це технічне пояснення підходу; наведений об’єкт не ідентифікується як система Halton.

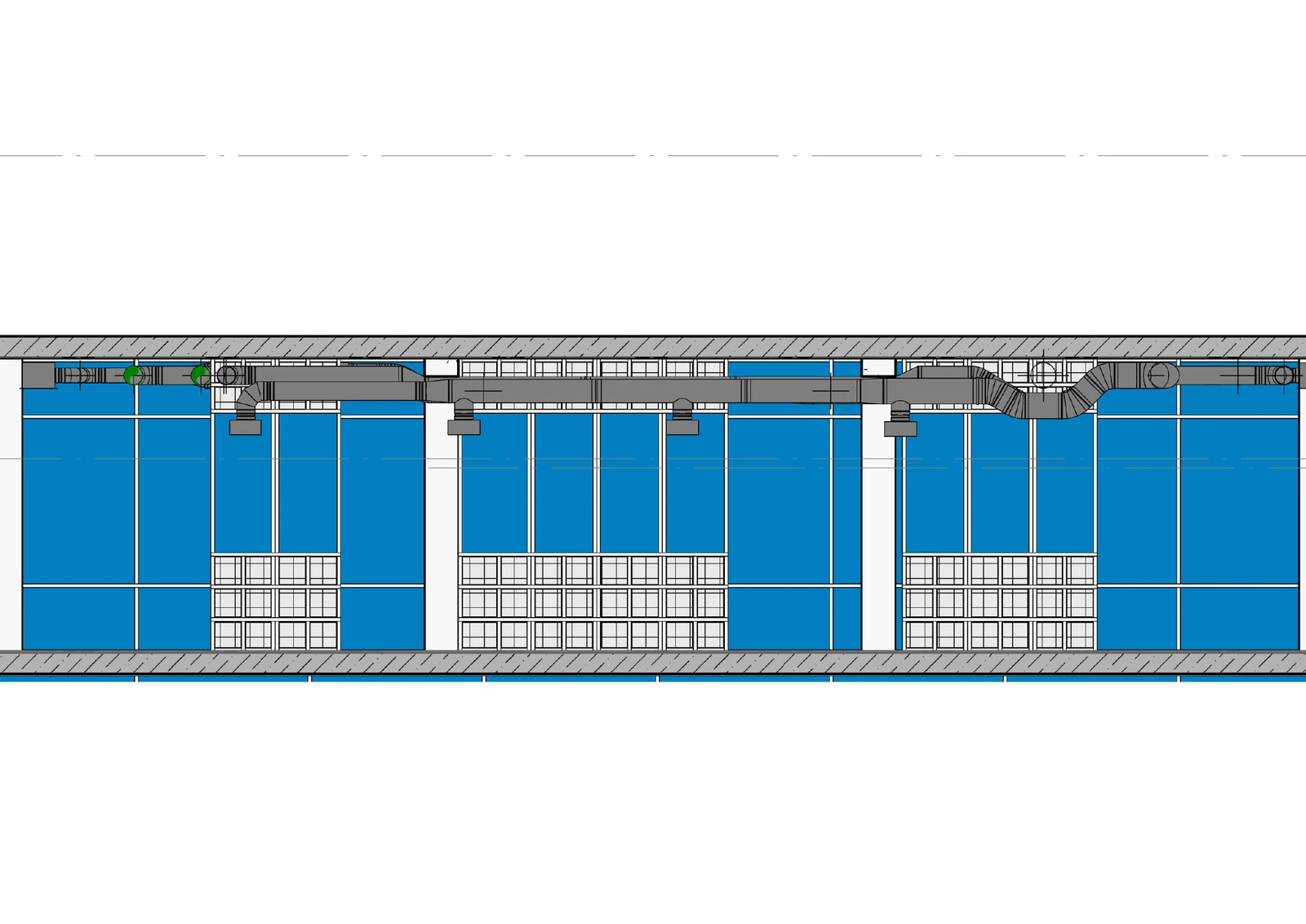

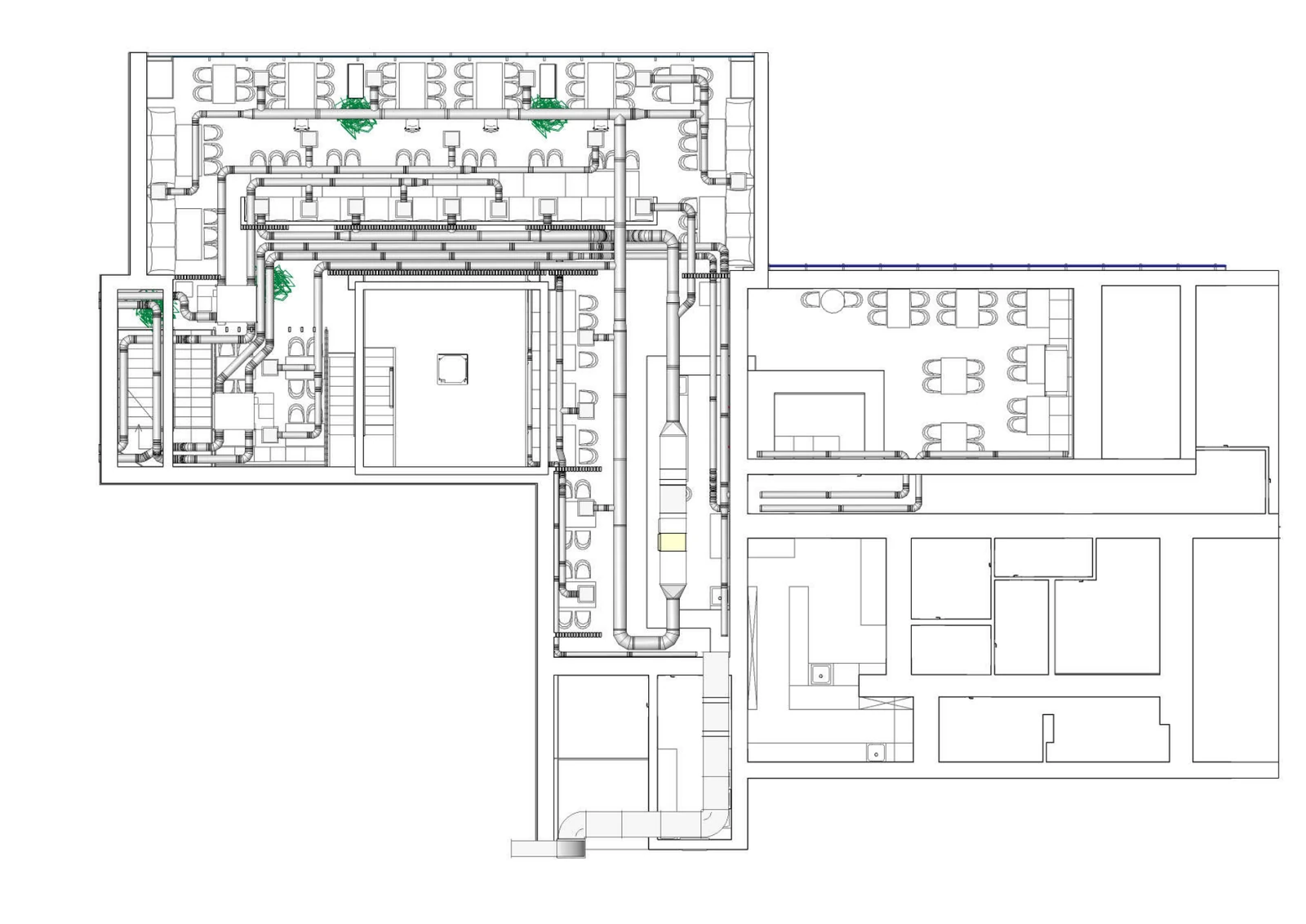

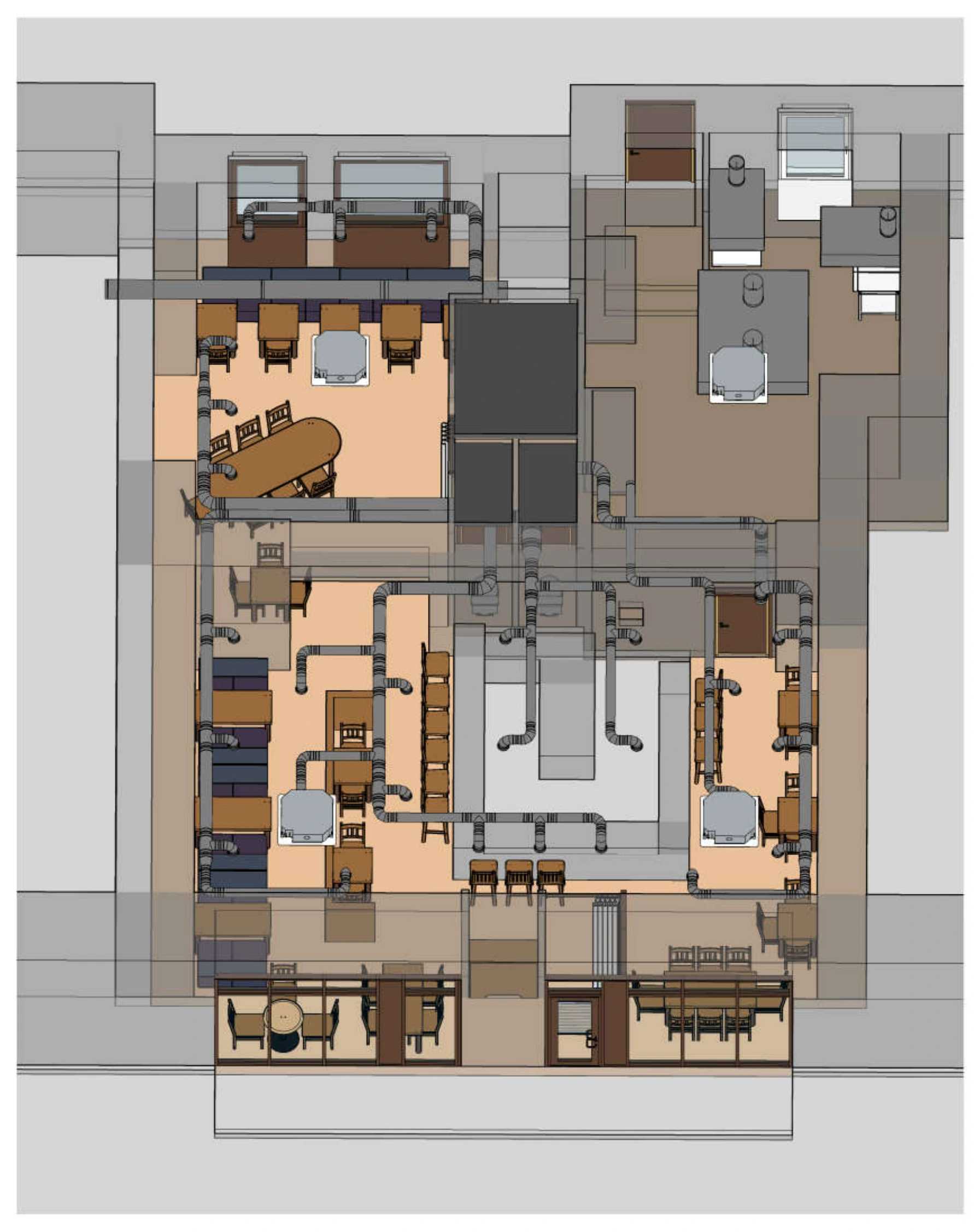

Під час повної реконструкції іншого ресторану змінили планування та зробили кухню відкритою. Основною задачею стала узгоджена робота вентиляції вздовж усього простору від посадки до приготування їжі.

Було організовано послідовні поперечні зони подачі й видалення повітря. Кожна мала обмежувати небажані зворотні потоки. Ключову ділянку створили біля роздачі: спрямована припливна струмина виконувала функцію повітряної завіси та підтримувала рух у бік кухні. Активні зонти працювали безпосередньо біля джерел виділень.

Цю схему можна описати як ступеневе аеродинамічне розділення відкритої кухні та залу. У ній поєднані місцеве вловлювання над плитами, організація повітря біля роздачі та розподіл припливу й витяжки в суміжному просторі. За результатами експлуатації рішення виконало поставлену задачу при низьких експлуатаційних витратах.

Для власника відкритої кухні цей приклад показує важливість ранньої координації технолога, дизайнера та інженера. Розташування плит, межа кухні, проходи й роздача безпосередньо впливають на майбутню схему. Їх доцільно узгодити до фіксації стель та оздоблення.

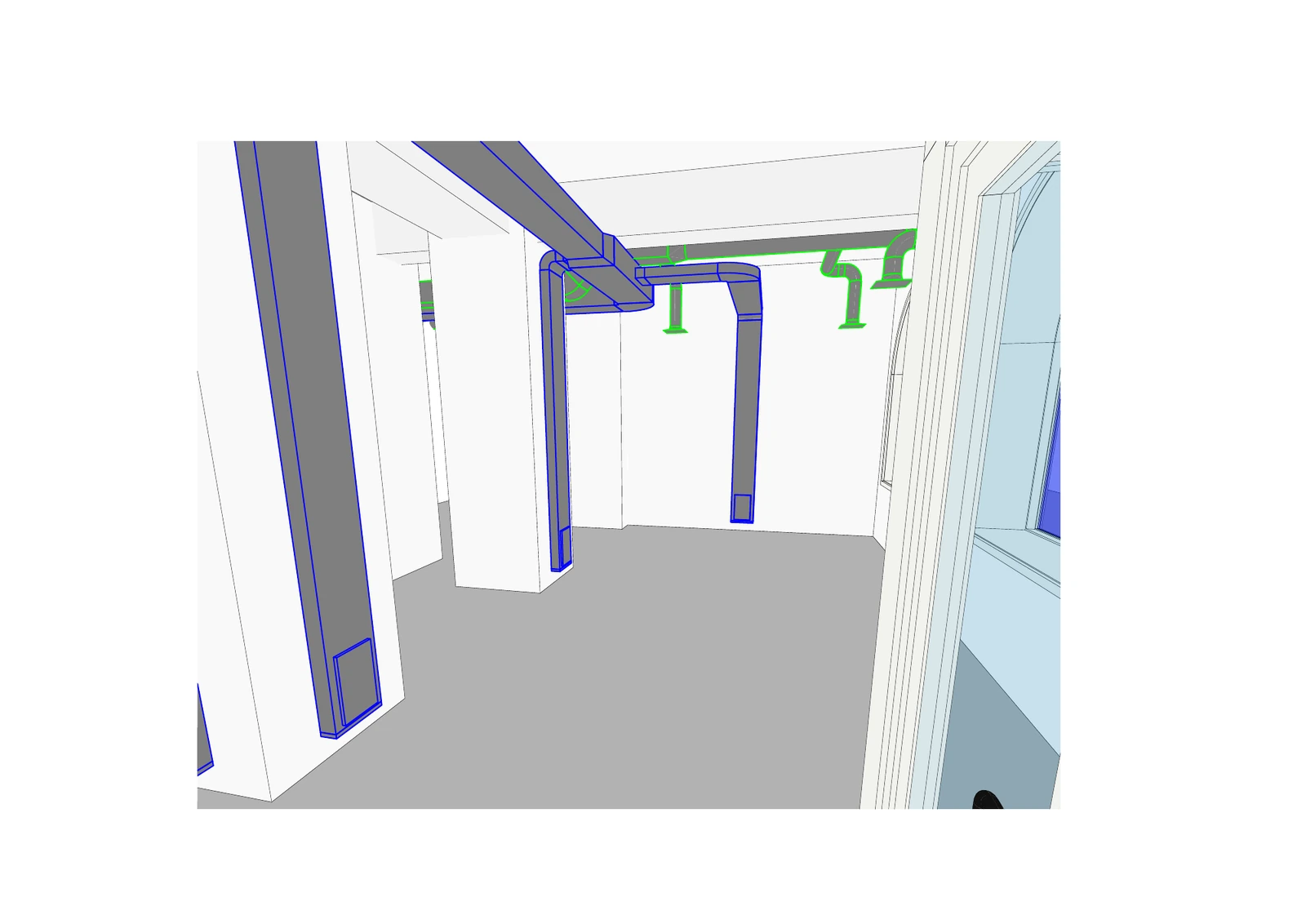

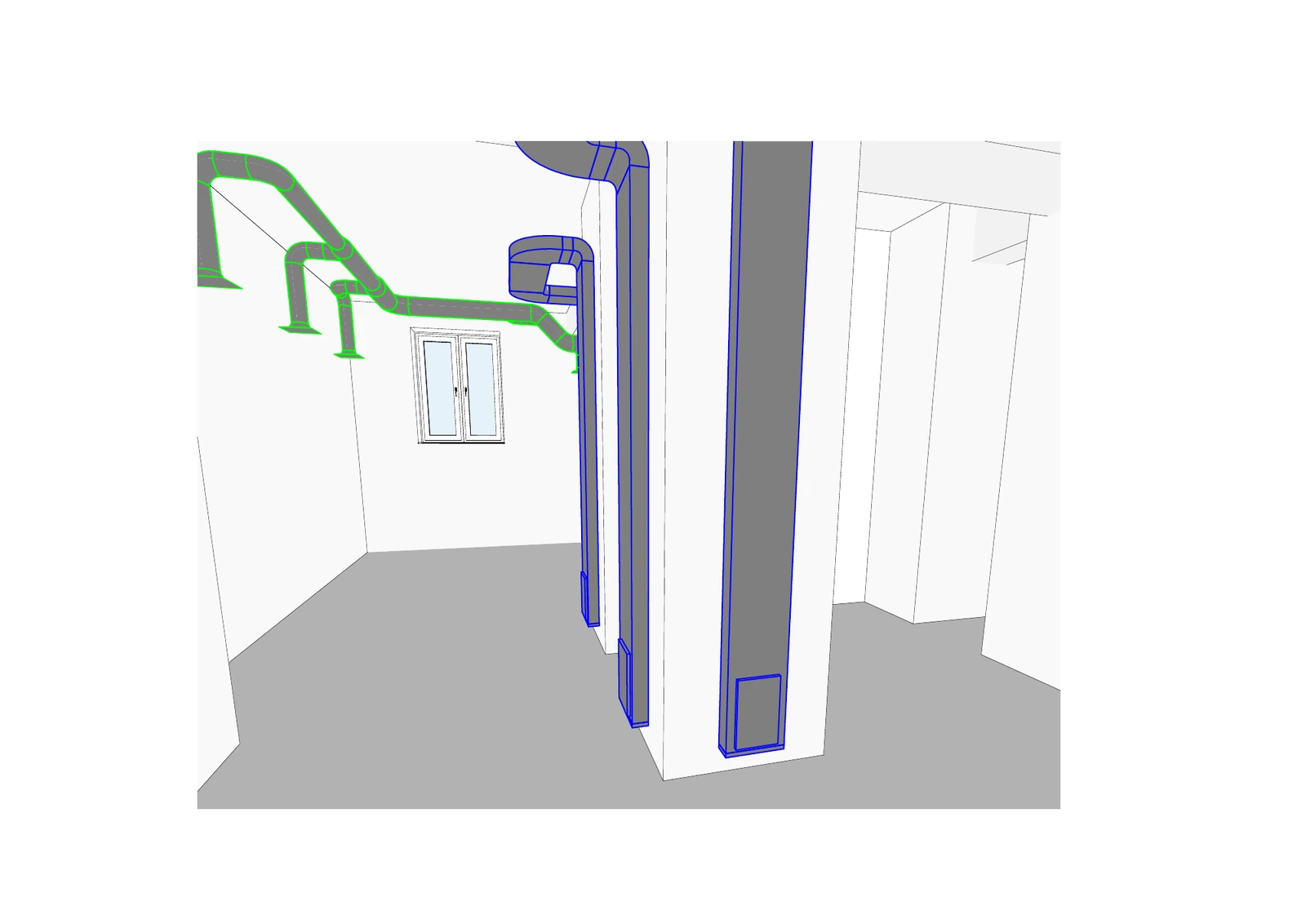

В одному з реалізованих кальянних закладів застосували вентиляцію витісненням. Підготовлений приплив подавали в нижню частину приміщення з малою швидкістю, а видалення організували зверху, над зонами утворення забруднень. Цільова температура припливу в цьому рішенні була приблизно на 2 °C нижчою за температуру приміщення; для її підготовки створили окрему систему.

За досвідом об’єкта, обрана організація повітря дозволила зменшити потрібний повітрообмін порівняно з початково розглянутим варіантом. Завдяки цьому не знадобилося збільшувати приєднану електричну потужність для зимового нагрівання та закладати більшу потужність кондиціювання під більшу витрату зовнішнього повітря.

Цей приклад показує, що місця подачі та видалення, температура й характер руху повітря можуть впливати на вибір обладнання. Параметри одного об’єкта не переносяться автоматично на інший. Опис вентиляції також не є твердженням про безпечність куріння.

У невеликій пекарні через особливості технологічних процесів і забруднення витяжного повітря обрали прямоточну схему без рекуперації. Організували приплив і витяжку, а температурну підготовку зовнішнього повітря виконали за допомогою DX-обладнання Mitsubishi Electric.

У прийнятому рішенні взимку DX-блок нагрівав приплив, улітку — охолоджував. Кондиціоноване повітря надходило через вентиляційну систему, тож центральне охолодження було інтегроване в подачу повітря до приміщення.

Окремо підбирали решітки на малу швидкість. Частково застосували принцип витіснення: повітря плавно спрямовували до зон технологічних виділень, обмежуючи небажане перемішування. Саме поєднання підготовки повітря й його розподілу стало особливістю цього об’єкта.

Приклад показує один із варіантів для приміщення, де прийнято прямоточну вентиляцію. Можливість рекуперації, тип нагрівання й режими роботи визначають для конкретної технології. Докладніше про напрям обладнання — у розділі кондиціювання та DX-рішення для вентиляції.

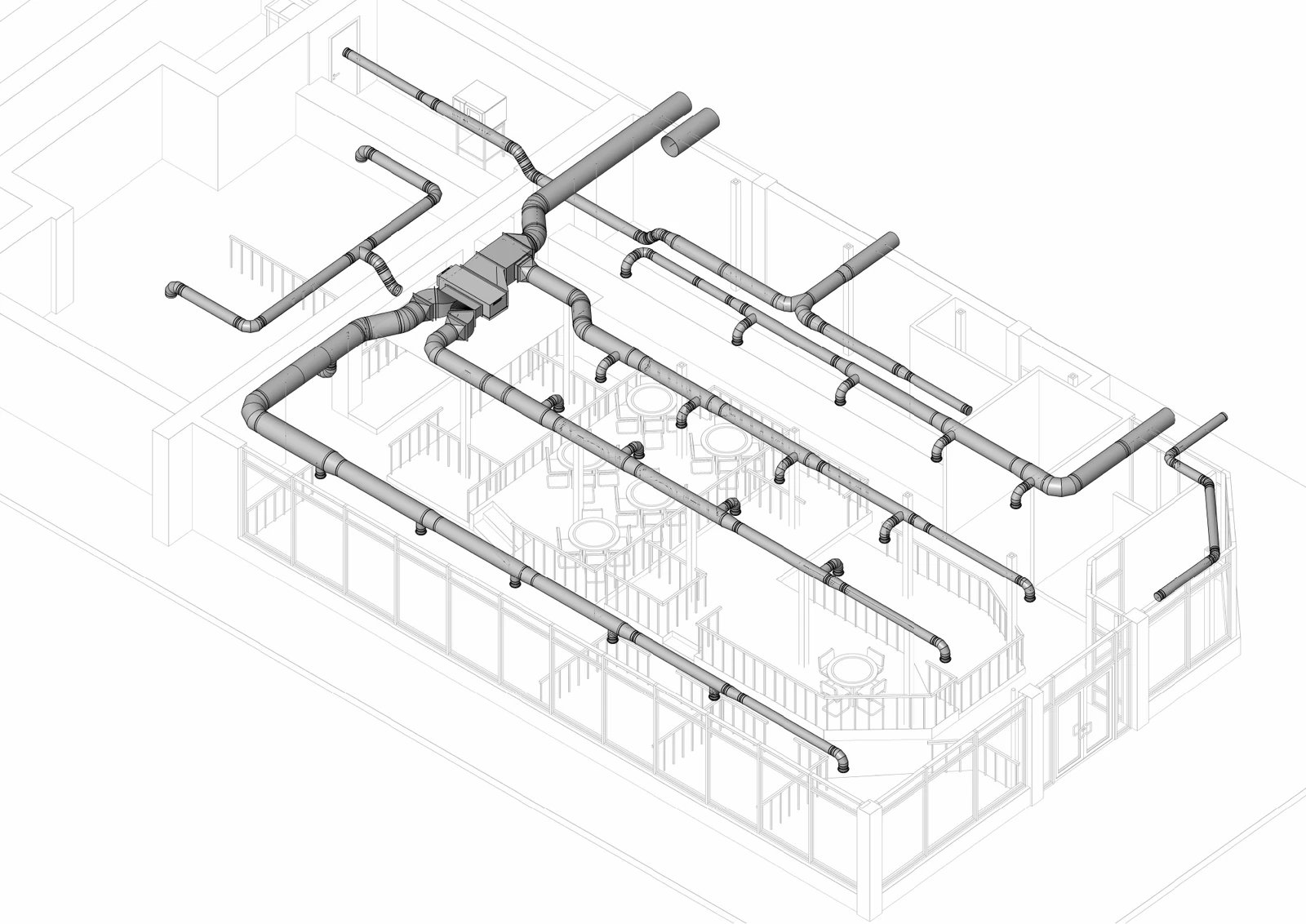

Під час модернізації спершу визначають, які частини системи придатні для подальшої роботи та нового планування. Це можуть бути окремі кондиціонери, ділянки повітроводів або інші елементи. Їхню доцільність оцінюють в майбутній схемі: після розширення чи зміни кухні навантаження та маршрути повітря можуть бути іншими.

На об’єкті з розширенням було використано наявне кондиціювання, доповнили його новими канальними блоками та інтегрували придатні повітроводи з новими ділянками. Старі вентиляційні установки демонтували. Локальний приплив до кухонних зонтів став частиною рішення за обмеженої електричної потужності.

Такий підхід дозволив узгодити нові потреби ресторану з його наявною інженерною інфраструктурою. Послідовність монтажу, відключення та можливість роботи закладу під час реконструкції визначають окремо для кожного об’єкта.

Якщо ресторан уже працює, розпочати можна з технічного аудиту та модернізації HVAC. Для першої розмови корисні фотографії обладнання, старий проєкт і перелік проблем: недостатній приплив, спека, шум, зміна технології або високі витрати.

Вентиляція ресторану має працювати коректно не лише всередині закладу. Після видалення диму та кухонних виділень потрібно забезпечити їх відведення назовні так, щоб вони не поверталися до припливних повітрозаборів, не потрапляли у вікна сусідів і не створювали проблем біля входів та літніх майданчиків. Тому місце викиду визначають одночасно з трасою витяжки, ще до остаточного погодження планування кухні.

Чому недостатньо просто вивести трубу на дах

Дах невисокого ресторану може розташовуватися нижче вікон сусіднього житлового будинку. Вітер навколо вищої будівлі створює зони завихрення та зворотного руху повітря. Через це потік із витяжної труби не завжди вільно розсіюється: він може повертатися до фасаду або до повітрозаборів. Розташування виходу над власною покрівлею саме по собі не доводить, що завдання вирішено. ASHRAE: розміщення повітрозаборів і викидів.

Під час проєктування перевіряють висоту й взаємне розташування будівель, вікна та балкони, припливні решітки, можливу трасу стояка, напрямок виходу повітря й доступ до обладнання. Якщо навколишня забудова ускладнює розсіювання, розглядають зміну місця викиду, іншу трасу, висоту стояка та очищення повітря. Остаточне рішення приймають для конкретної ділянки й технології кухні.

Для закладу, вбудованого у житловий будинок або прибудованого до нього, є окрема вимога: пункт 7.2.3 ДБН В.2.2-25:2009 передбачає розміщення викидів над дахом житлового будинку та розділення вентиляційних систем закладу і будинку. Наявність фільтра сама по собі не скасовує цієї вимоги. Для окремо розташованого ресторану поруч із житловою забудовою перевіряють умови саме його розміщення. ДБН В.2.2-25:2009 зі змінами.

Що може електростатичний фільтр

Електростатичне очищення застосовують для вилучення дрібних частинок диму та жирового аерозолю з кухонного повітря. Усередині установки частинки отримують електричний заряд і осідають на колекторних поверхнях. Це дає змогу доповнити первинне жировловлювання більш глибоким очищенням витяжного потоку. Принцип застосування ESP у кухонній витяжці.

Водночас дим і запах — не тотожні речі. Частина запахів пов’язана з газоподібними сполуками, які не затримуються разом із частинками. Якщо потрібно контролювати саме запах, до складу системи можуть включати додаткову ступінь, наприклад адсорбційне очищення, підібрану під склад кухонних виділень. Виробники окремо розглядають видалення частинок та обробку запахів; обіцяти повне усунення запаху одним електростатичним фільтром некоректно. Очищення від частинок і запахів: різні функції фільтрів.

Практичний приклад: ресторан фуд-зони поруч із житловим будинком

На одному з наших об’єктів ресторан фуд-зони розташовувався у двоповерховій будівлі поряд із п’ятиповерховим житловим будинком. За умовами об’єкта не було можливості підняти витяжний стояк так, щоб вивести його із зони несприятливого впливу сусідньої забудови.

Для очищення кухонного викиду ми застосували електростатичні фільтри. За експлуатаційним досвідом нашої команди це рішення добре показало себе на об’єкті. Важливою умовою його роботи був регулярний сервіс: на цьому ресторані фільтри потребували обслуговування кожні два тижні.

Цей приклад показує практичну роль очищення у складній міській забудові. Він не означає, що встановлення такого самого фільтра дозволяє розмістити викид у будь-якій точці фасаду. Для нового об’єкта потрібно окремо перевірити місце викиду, вплив на сусідів і відповідність проєктного рішення застосовним вимогам.

Обслуговування закладають у проєкт

Електростатичний фільтр накопичує забруднення на робочих поверхнях. Без своєчасного очищення його ефективність знижується; робота вентилятора ще не означає, що очищення залишається достатнім. ASHRAE: особливості експлуатації кухонних електрофільтрів.

Біля установки потрібно залишити доступ для огляду та виймання елементів. Для моделей із мийними комірками передбачають їх очищення та повернення до роботи відповідно до інструкції виробника; витратні елементи інших ступенів замінюють за їхнім регламентом. У сервісному плані визначають, хто виконує ці роботи і як фіксується їх виконання. Обслуговування колекторних комірок ESP.

Двотижневий інтервал у наведеному прикладі — досвід конкретного ресторану, а не універсальний строк для всіх електрофільтрів. Графік залежить від обладнання, інтенсивності приготування їжі та фактичного забруднення. Під час вибору системи потрібно одразу врахувати можливість її регулярного сервісу: очищення є частиною щоденної експлуатації ресторану, а не одноразовим заходом під час монтажу.

Економію оцінюють не за одним агрегатом, а за тим, скільки повітря система справді повинна видалити, підготувати й перемістити в різних режимах роботи.

Геометрія зонта

До збільшення витрати перевіряють положення обладнання, висоту й перекриття його зонтами, можливість встановити бокові панелі, вплив дверей, дифузорів та інших поперечних струменів. Правильне вловлювання починається з геометрії, а не з необґрунтованого запасу продуктивності.

Вентиляція за потребою

DCKV змінює продуктивність припливних і витяжних вентиляторів за фактичним завантаженням кухні. Частотне регулювання обох потоків має працювати узгоджено, зберігати мінімальний безпечний режим і забезпечувати вловлювання на мінімальній швидкості. Найбільша доцільність такого керування виникає при змінному завантаженні. Принципи наведені в настанові DOE щодо DCKV.

Переточне повітря

Частину підготовленого повітря гостьового залу можна використати як компенсацію кухонної витяжки, якщо це не погіршує умови в залі та не порушує баланс будівлі. Кількість і шлях перетікання визначають розрахунком.

Рекуперація

Рекуперація повітря з гостьового залу часто є доцільною. Для жирової кухонної витяжки потрібна спеціальна схема: звичайний пластинчастий або роторний рекуператор не включають у жировий тракт автоматично. Враховують забруднення, пожежну безпеку, очищення та доступ до сервісу.

Електричне та індукційне обладнання

Таке обладнання може зменшувати окремі теплові й вентиляційні навантаження порівняно з іншими технологіями, але не скасовує потреби видаляти пару, жир і запахи. Вплив перевіряють для конкретного меню та режиму роботи.

Рециркуляційні зонти

Їх застосовують лише як випробувану заводську систему для визначених приладів і режимів. Рециркуляційний зонт не скасовує загальнообмінну вентиляцію приміщення; обмеження конкретного виробу й вимоги до будівлі перевіряють окремо. Загальний контекст сертифікованих систем пояснює UL.

Обсяг робіт погоджують під задачу ресторану: нове будівництво, перевірку готового проєкту, монтаж або модернізацію. Для комплексної реалізації рухаємося від вихідних даних до перевірки системи на об’єкті.

Детальніше: проєктування вентиляції та кондиціювання, монтаж і пусконалагодження.

Перевірка потрібна для оцінки роботи змонтованої системи в реальних режимах закладу. Повітряний баланс і документування результатів є важливими складовими налагодження комерційної кухні; це також підкреслює ASHRAE Handbook, розділ Kitchen Ventilation.

Пусконалагодження підтверджує не лише запуск вентиляторів, а роботу системи в реальних режимах кухні та залу.

• фактичну витрату кожного зонта, припливу кухні та вентиляції залу;
• напрям руху повітря між зонами;
• вловлювання диму й пари під час роботи обладнання;
• роботу при одночасному навантаженні та вплив відкривання дверей;
• температуру в робочій зоні кухні;
• шум і вібрацію;
• роботу частотного регулювання та узгодженість припливу й витяжки;
• блокування кухонного обладнання при відмові витяжки, якщо воно передбачене проєктом;
• сигнали несправності, роботу гідрофільтра та насоса;
• пожежний сценарій і режим завершення роботи твердопаливного обладнання;
• відсутність повернення витяжного повітря до повітрозаборів, вікон і входів.

Що передають замовнику

• виконавчу документацію та результати вимірювань;
• алгоритми автоматики й перелік обладнання;
• інструкції та сервісний регламент;
• перелік витратних матеріалів;
• контакти відповідальних сервісних організацій, якщо це передбачено договором.

Досвід об’єктів із гідрофільтрами та інтегрованою дров’яною піччю показав, наскільки важливі доступи до обладнання. Потрібно заздалегідь розуміти, як персонал або сервісна команда відкриватиме вузол, очищатиме його й перевірятиме насос. У плануванні мають залишитися потрібні проходи та місце для робіт.

Для ресторану з кількома функціональними зонами також важливо зрозуміло організувати режими систем. Заготівельний цех і гостьовий зал можуть починати роботу в різний час. Питання керування розглядають разом із технологією та вентиляційним балансом; склад автоматики визначається проєктом. Можливості цього напряму наведені в розділі автоматизації та BMS.

Сервісний інтервал не визначають лише календарем. Він залежить від способу приготування, кількості робочих годин, обсягу жиру й диму, виду палива, фактичного забруднення, вимог виробника та стану фільтрів, каналу й вентилятора.

У журналі фіксують огляди, очищення, заміни фільтрів, несправності, спрацювання автоматики та зміни кухонної технології. Після заміни кухонного обладнання або меню достатність витяжки перевіряють повторно.

Для кухонних витяжних систем у сервісному плані окремо визначають очищення жирового тракту, перевірку гідрофільтра та обслуговування електростатичних елементів, якщо вони встановлені. Порядок перевірок пожежогасіння узгоджують із виконавцем системи та її документацією. Двотижневий сервіс електрофільтрів у наведеному ресторані фуд-зони є досвідом конкретного об’єкта, а не універсальним інтервалом.

Одна ознака може мати кілька причин, тому дистанційний опис не замінює вимірювань і огляду системи.

Площа дає лише початкове уявлення про об’єкт. Для пропозиції потрібно знати склад кухонної лінії, тип палива, розміри й розташування зонтів, планування залу, потрібне охолодження та спосіб нагрівання припливу. Значення мають маршрути повітроводів, вихід витяжки, місце для обладнання й обмеження щодо шуму.

У реконструкції до цього додається стан наявних систем. Збереження придатних елементів може змінити склад робіт, але спочатку їх потрібно зіставити з новими навантаженнями. Окремий вплив має доступна електрична потужність: саме вона була суттєвим обмеженням у кількох наведених прикладах.

Після розгляду вихідних даних формують інженерну концепцію та погоджений обсяг пропозиції. У ній мають бути зрозумілі склад обладнання, монтажні роботи, пусконалагодження й умови подальшого сервісу.

Вартість визначають не лише площа й ціна агрегатів. До складу можуть входити проєктування, траси, шахти й проходи крізь покрівлю, металоконструкції, пожежний захист, шумоглушення, водопостачання та каналізація, електропостачання, автоматика, очисне обладнання, пусконалагодження, вимірювання, сервісні доступи, підйом обладнання й демонтаж наявних систем. Для працюючого закладу окремо оцінюють можливість виконувати роботи без повної зупинки.

Універсальна ціна за квадратний метр не показує цих відмінностей і не дає змоги порівняти повноту рішень.

Комерційні пропозиції порівнюють за однаковими вихідними даними та межами відповідальності. У кожній пропозиції варто знайти:

• розрахункові витрати повітря й перелік обладнання, використаного в розрахунку;
• параметри зовнішнього повітря, потужності нагрівання й охолодження та джерело тепла;
• потрібну електричну потужність;
• склад жирового, димового й запахового очищення;
• спосіб компенсації витяжки;
• шумоглушення й віброізоляцію;
• пожежний захист, пожежогасіння та межі відповідальності;
• автоматику, аварійні сигнали й опис режимів;
• будівельні отвори, проходи, воду, каналізацію, дренаж та електроживлення;
• монтаж, пусконалагодження, вимірювання й перевірку вловлювання;
• виконавчу документацію, гарантію, сервіс і витратні матеріали.

Порівнювати потрібно не перелік агрегатів, а завершену систему, межі відповідальності та критерії її приймання.

Що зазвичай не є хорошим рішенням

• витяжка з необґрунтованим запасом;
• кондиціонер як компенсація непідготовленого припливу;
• звичайний рекуператор у жировому тракті без спеціального рішення;
• електростатичний фільтр як дозвіл на будь-яке місце викиду;
• гідрофільтр без підтвердженої функції та допустимої температури;
• автоматика без описаних режимів;
• обладнання без доступу для очищення;
• вентилятор без фактичних вимірювань після монтажу.

У витяжці від дров’яного мангала поєднуються гарячі продукти згоряння, іскри та забруднення від приготування їжі. Відкладення всередині системи можуть підтримувати горіння. Тому захист розглядають по всьому шляху повітря: від осередку й зонта до очищення, вентилятора та викиду. Нижче розглядаємо принципи вибору системи та організації її експлуатації.

Окрема система для мангала

Для відкритого дров’яного мангала передбачають окремий витяжний тракт: власний зонт, повітровід, необхідні ступені очищення та витяжне обладнання. Його не приєднують до загальнообмінної вентиляції залу, санвузлів або житлової частини будинку. Об’єднання із зонтами над іншим кухонним обладнанням також не приймають як звичайне рішення.

Український ДБН В.2.2-25:2009, пункт 7.2.5 вимагає відокремлювати місцеві відсмоктувачі від систем загальнообмінної витяжної вентиляції. Спеціалізовані рекомендації для твердопаливної кухні додатково передбачають відокремлений тракт від мангала: це показано, зокрема, у матеріалі Halton про вентиляцію твердопаливного обладнання. Міжнародні рекомендації застосовують з урахуванням українських норм і документації вибраної системи.

Коротка зрозуміла траса з мінімумом поворотів

Маршрут витяжки погоджують до завершення планування й оздоблення. Завдання — уникнути зайвих поворотів, звужень, глухих відгалужень і деталей, на яких накопичуватимуться відкладення. Кожен необхідний поворот повинен залишатися доступним для огляду й очищення. Складний обхід конструкцій не можна залишати прихованою ділянкою, до якої після монтажу неможливо дістатися.

Мінімум перешкод не означає відмову від необхідного жировловлювання, іскрогашення або очищення. Ці пристрої включають у проєкт як робочі елементи системи, передбачаючи доступ і місце для їх обслуговування. Розташування гідрофільтра поблизу зонта узгоджують із температурними обмеженнями, конструкцією обладнання та можливістю сервісу.

Чому тут не підходять звичайні шибери та протипожежні клапани

У жировому витяжному тракті від мангала не передбачають звичайних регулювальних шиберів, зворотних заслінок або протипожежних клапанів, призначених для загальнообмінної вентиляції. Вони створюють місця накопичення жиру, ускладнюють очищення та можуть перекрити видалення продуктів згоряння, поки паливо ще горить. Не можна використовувати звичайний клапан як універсальний спосіб захистити проходження такого повітроводу крізь перекриття.

Водночас абсолютне твердження «будь-які клапани заборонені» було б неточним. Існують спеціально випробувані пристрої у складі заводських систем для відповідного застосування. Наприклад, виробник Halton KVE-CM наводить таку опцію для спеціалізованого зонта. Це не дозвіл встановлювати довільну заслінку: застосування конкретного пристрою має бути передбачене проєктом, документацією виробника та вимогами до системи.

Герметичний металевий канал і належна вогнезахисна оболонка

Повітровід підбирають для гарячого потоку із жировими забрудненнями. Важливі герметичність з’єднань, придатність матеріалів до температури й очищення, компенсація теплових переміщень та можливість безпечно зібрати й видалити відкладення. Конструкція не повинна допускати витікання жиру на будівельні конструкції. Заводські рішення для жирових каналів окремо регламентують стики, опори та ревізійні елементи; приклад такої документації — DuraVent DuraStack Pro Grease Duct.

За увагою до нагрівання навколишніх конструкцій цей тракт справді нагадує димохід. Але звичайний камінний «сендвіч» або негорючий утеплювач не можна автоматично вважати придатною системою захисту ресторанного жирового повітроводу. Теплоізоляція обмежує теплопередачу; необхідна вогнестійкість забезпечується відповідною випробуваною конструкцією — захищеним каналом, оболонкою чи шахтою, визначеною проєктом. Виробники прямо розрізняють довільну обмотку та захист, випробуваний саме для жирових каналів.

Окремо вирішують проходження стін і перекриттів, примикання до горючих матеріалів, кріплення та ревізійні люки. Усунення звичайного протипожежного клапана не скасовує потреби зберегти вогнестійкість перешкоди. Потрібне цілісне проєктне рішення, а не лише ізоляція видимої ділянки повітроводу.

Іскрогашення та гідрофільтр

Придатність гідрофільтра або іншого пристрою до іскор і температури конкретного мангала перевіряють за документацією виробника. Назва «гідрофільтр» сама по собі не визначає його допустимого застосування. Якщо в системі потрібна функція іскрогашення, має бути зрозуміло, який саме вузол її забезпечує та за яких умов він працює. Не слід автоматично вважати будь-який жировий фільтр іскрогасником.

Для водяного очищення заздалегідь передбачають підведення води, відведення забруднень, очищення робочих елементів, контроль насоса та доступ для сервісу. Потрібно визначити, як персонал дізнається про несправність і що робить до відновлення працездатності. Необхідність резервування оцінюють для конкретної схеми; резервний насос не замінює контроль роботи та обслуговування.

Пожежогасіння розглядають окремо від очищення повітря

Гідрофільтр не слід ототожнювати з автоматичною системою пожежогасіння. Для кухні потрібно визначити зони захисту, спосіб виявлення й гасіння пожежі, ручний пуск, взаємодію з обладнанням та порядок перевірок. Склад захисту підбирають саме під тип осередку й кухонну технологію. Виробники систем, наприклад ANSUL, описують захист кухонного обладнання, зонта та витяжного тракту як узгоджену систему; застосовність до конкретного дров’яного гриля потрібно перевіряти окремо.

В Україні є пряма вимога, яку важливо врахувати: пункт 9.14 ДБН В.2.2-25:2009 передбачає автоматичні або автономні системи пожежогасіння для зазначених у ньому кухонних вентиляційних систем, витяжних труб і шаф у закладах на 50 і більше посадочних місць, якщо приготування на газі, дровах, вугіллі або відкритому вогні може супроводжуватися горінням жиру. Пункт посилається на ДБН В.2.5-56. Менша кількість місць не означає автоматичної відсутності інших вимог: перевіряють характеристики об’єкта, обладнання та всі застосовні документи.

Робота після завершення готування та дії при несправності

Дрова й вугілля не припиняють горіти після вимкнення електроживлення. Тому закриття кухні не повинно означати автоматичне вимкнення витяжки над ще гарячим паливом. У робочому регламенті визначають режим до повного завершення горіння й безпечного охолодження, а також дії при втраті витяжки, води або живлення. Британський державний орган HSE у настанові для твердопаливної кухні окремо звертає увагу на вентиляцію, чадний газ і роботу після завершення приготування. Це корисна технічна настанова, а не український нормативний акт.

Звичайний режим роботи та алгоритм при пожежі — різні сценарії. Команди вентилятору, припливу, сигналізації й пожежогасінню узгоджують у проєкті; універсальне правило «при будь-якій аварії вимкнути все» для твердопаливного обладнання не підходить. Контроль чадного газу розглядають як додатковий захід, який не замінює справної вентиляції.

Очищення, паливо, зола та відповідальність персоналу

Перевіряють не тільки зонт і гідрофільтр, а й доступні ділянки каналу, повороти, ревізії та вентилятор. Періодичність огляду й очищення встановлюють за інструкціями, навантаженням і фактичним накопиченням відкладень. У журналі фіксують виконані роботи та виявлені несправності. Після заміни кухонного обладнання або зміни режиму роботи регламент переглядають.

Паливо зберігають у передбаченому місці, окремо від гарячих поверхонь і шляхів евакуації; золу та залишки вугілля прибирають у призначену для цього негорючу тару. Працівники повинні знати, хто контролює систему, як повідомити про несправність і як діяти при загорянні. Не можна спрямовувати звичайний струмінь води на палаючий жир. Пожежна служба Heartland Fire & Rescue також розглядає окрему витяжку, очищення, поводження з паливом і золою та навчання персоналу як пов’язаний комплекс заходів.

Надішліть план закладу та коротко опишіть задачу: відкриття, відкрита кухня, дров’яний мангал, розширення або модернізація чинних систем. Додайте фото й проєкт, якщо вони є. SM Systems допоможе визначити склад вентиляції та кондиціювання, вихідні обмеження й наступний крок до реалізації.

Матеріал підготовлено Ярославом Смолком, SM Systems.
