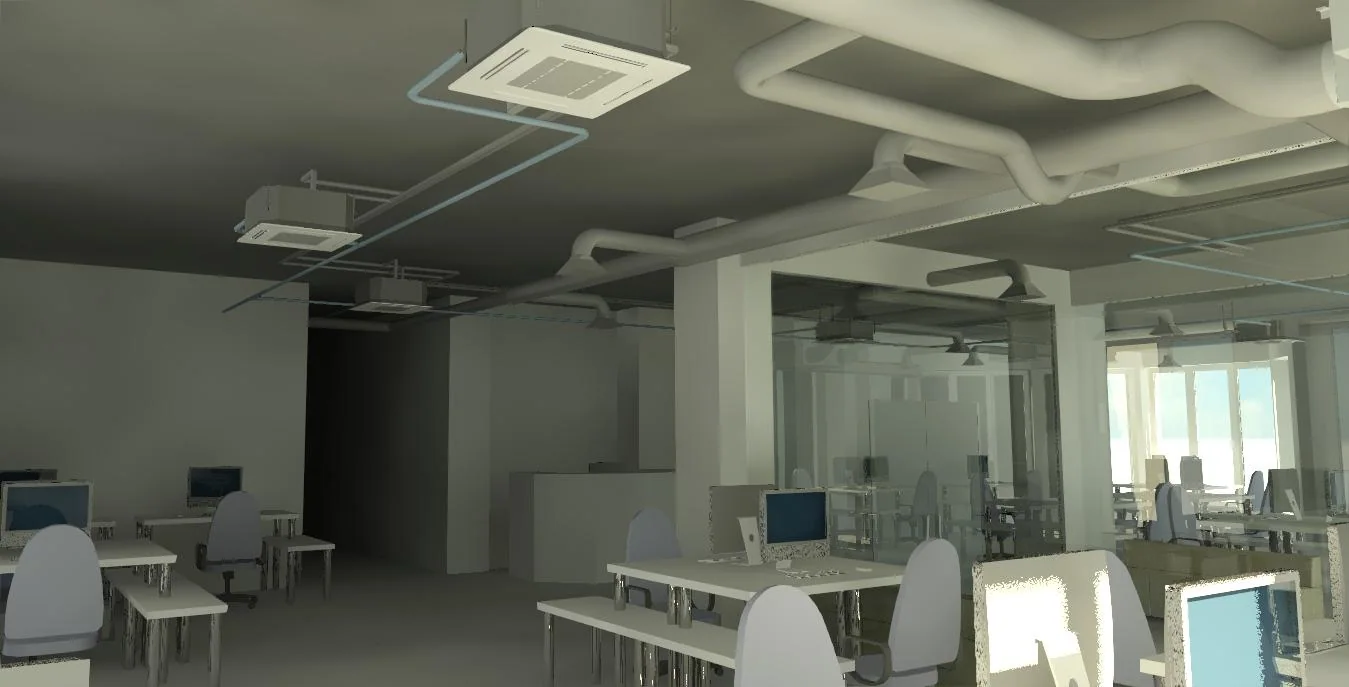

Вентиляція та кондиціювання офісів і бізнес-центрів
SM Systems проєктує та реалізує вентиляцію і кондиціювання офісів та бізнес-центрів: розраховує повітрообмін і теплові навантаження, узгоджує зонування, монтує системи та перевіряє їх у робочих режимах. Замовник отримує документацію, налагоджену систему й зрозумілі правила експлуатації.
Одна задача — різні масштаби
Офіс і бізнес-центр — це одна інженерна задача на різних масштабах. В окремому офісі потрібно узгодити людей, фасад, переговорні, техніку та графік роботи. У бізнес-центрі до цього додаються десятки орендарів, часткова заповненість, облік витрат, перепланування та централізована експлуатація.
Базові потреби однакові: зовнішнє повітря, видалення забруднень і надлишкової вологи, опалення, охолодження, зональне регулювання, відсутність протягів, прийнятний шум, зрозуміле керування та доступне обслуговування.
| Формат об’єкта | Основна задача | Що зазвичай потрібно | Що часто є надмірним |
|---|---|---|---|
| Невеликий окремий офіс | Комфорт при стабільному плануванні | Організована вентиляція, зональне охолодження й опалення, просте керування | Повноцінна BMS рівня великої будівлі |
| Корпоративний офіс або поверх | Різні зони та гібридна робота | Окремі зони, змінна витрата повітря, контроль переговорних | Один термостат на весь поверх |
| Коворкінг | Швидко змінювана зайнятість | Датчики присутності або CO₂, гнучкі графіки, зони різної щільності | Постійна робота всього обладнання на максимумі |
| Багатоорендний бізнес-центр | Незалежність орендарів | Окремі графіки, облік, зрозумілі експлуатаційні межі | Одна логіка без поділу орендарів |
| БЦ зі змішаними функціями | Офіси, конференції, торгівля та харчування | Різні режими, окремі витяжки й централізована диспетчеризація | Спроба обслуговувати все як типовий офісний поверх |
| Реконструкція | Поліпшення без повної зупинки | Обстеження, вимірювання та поетапна модернізація | Автоматична заміна всіх справних систем |
Масштаб автоматики й обладнання має відповідати складності об’єкта. Маленькому офісу не завжди потрібна диспетчеризація бізнес-центру, але бізнес-центр не можна експлуатувати як набір окремих кондиціонерів.
Проєкт починається не з VRF і не з чилера
Спочатку описують майбутнє життя будівлі, а вже потім обирають обладнання. Для старту потрібне не брендове порівняння, а узгоджене технічне завдання девелопера.
Функція й оренда
- один орендар чи декілька;
- цілий поверх чи окремі блоки;
- частота зміни планувань;
- межа відповідальності власника й орендаря.
Люди й графіки
- розрахункова та реальна кількість людей;
- пікова, вечірня та цілодобова робота;
- гібридний формат;
- окремі 24/7-зони.
Приміщення
- open space, кабінети й переговорні;
- кухні, санвузли та копіювальні зони;
- серверні, конференц-зали й архіви;
- паркінг і зони завантаження.
Архітектура й експлуатація
- фасади, скління, висоти, шахти й стелі;
- місця забору та викиду повітря;
- сервісні проходи;
- облік, заявки користувачів і дані автоматики.
Якщо ці питання не закриті до вибору системи, проєктувальник змушений розраховувати один умовний сценарій, тоді як реальна будівля житиме в десятках інших.

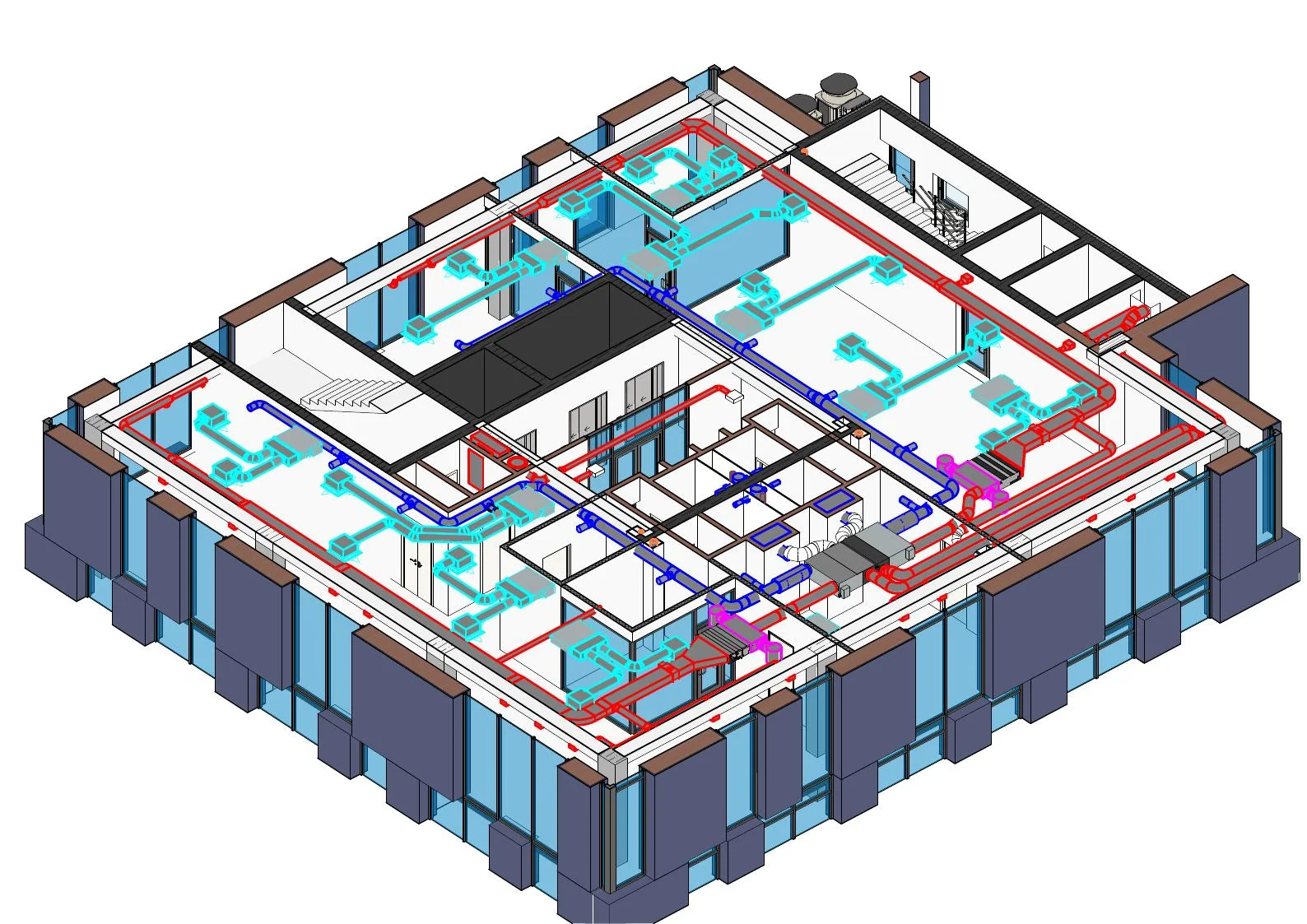

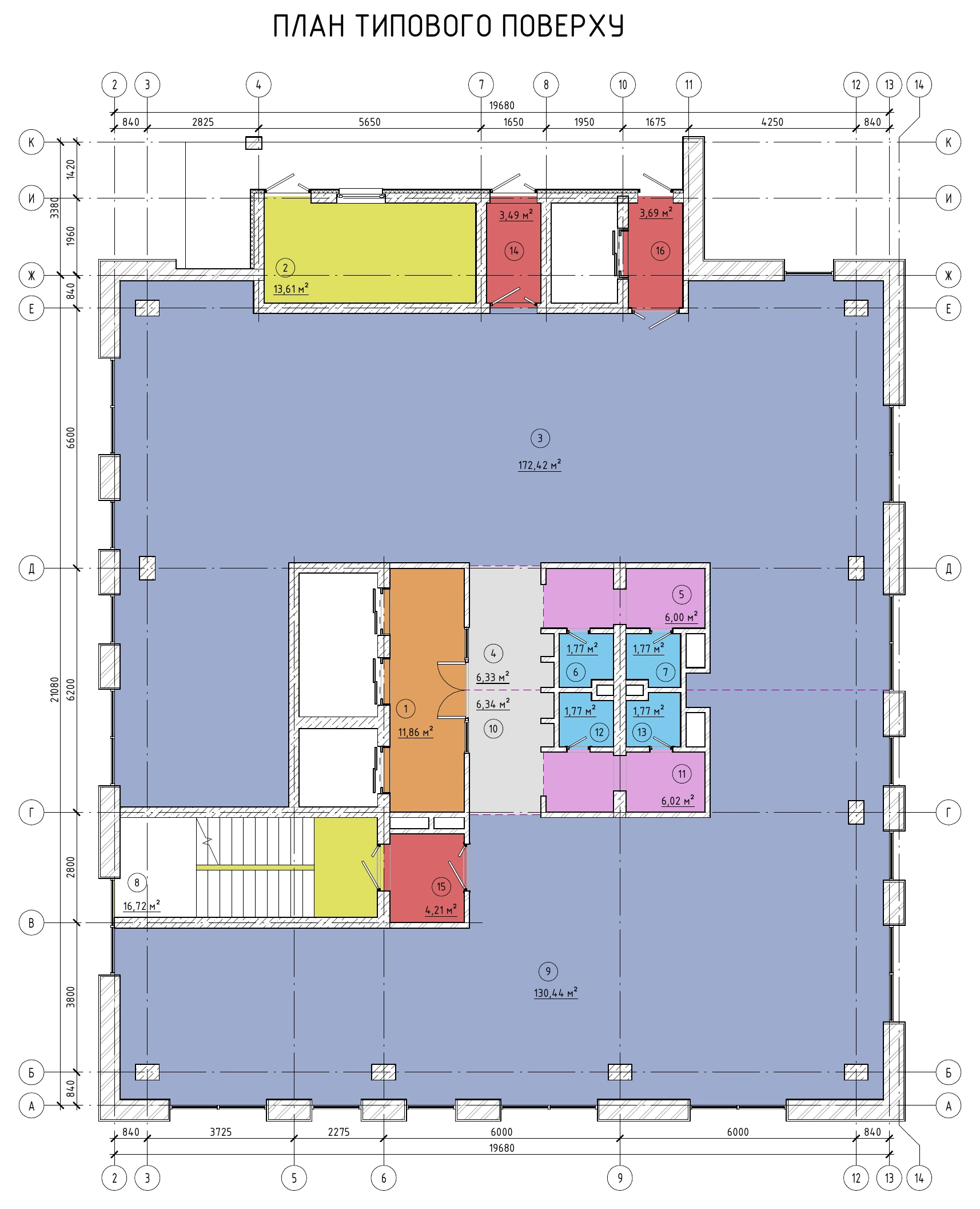

Офіс не є однією температурною зоною
Однакова площа не означає однакове навантаження. Сонячний фасад може потребувати охолодження, коли затінена сторона потребує тепла; внутрішні зони перегріваються від людей і техніки навіть узимку. Переговорні, кухні, серверні та зони з вечірнім графіком мають окремі сценарії.
Після перепланування перевіряють не лише внутрішні блоки, а й подачу, видалення та баланс повітря. Перегородки, меблі й акустичні елементи змінюють рух потоку.

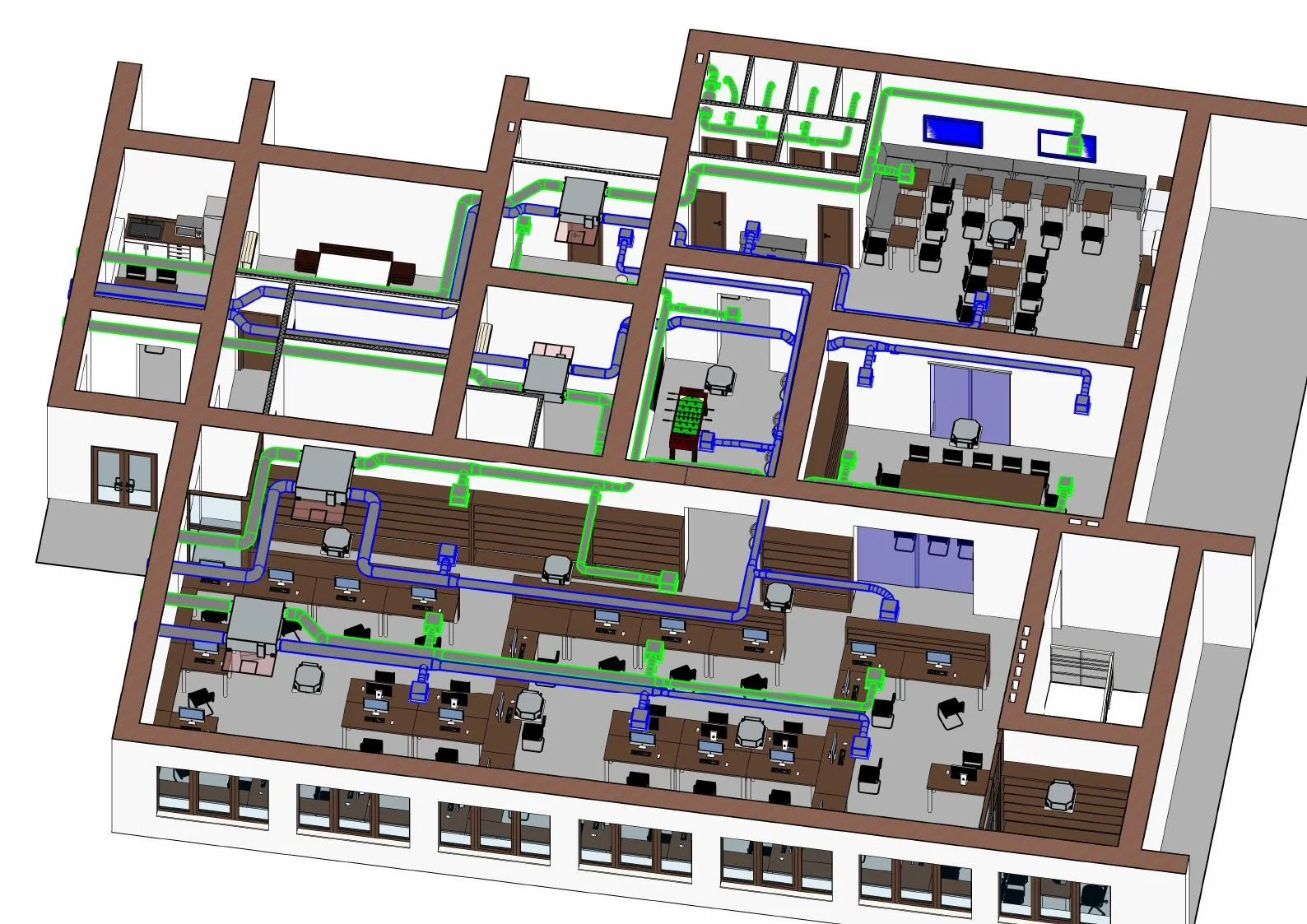

Одна зона керування може об’єднувати приміщення лише тоді, коли збігаються їх призначення, графік, теплове навантаження та вимоги користувачів.
Якість повітря — це не лише показник CO₂
Якість повітря починається зі зменшення джерел забруднення, достатньої подачі зовнішнього повітря та обґрунтованої фільтрації. Люди, нові матеріали, меблі, засоби прибирання, принтери, кухні, санвузли, парковка, зовнішній пил і будівельні роботи створюють різні забруднення.
- Кондиціонер не замінює вентиляцію, а відкрите вікно не забезпечує контрольований цілорічний повітрообмін.
- Зовнішнє повітря потрібно відфільтрувати, нагріти або охолодити та правильно розподілити.
- Місця повітрозабору перевіряють відносно викидів, дороги, кухонь і парковки.
- Потоки не повинні переносити запахи між орендарями.
Що показує CO₂
CO₂ корисний для оцінювання вентиляції за фактичною зайнятістю та для demand-controlled ventilation. Але він не вимірює пил, леткі органічні речовини, запахи, вологу чи мікробіологічний стан. EPA також застерігає від спрощеної інтерпретації одного показника CO₂.
Фільтрація
Клас фільтра узгоджують із зовнішнім середовищем, призначенням приміщення, можливостями вентилятора та допустимим опором. Контролюють перепад тиску й забезпечують безпечний доступ для заміни.
Комфорт не визначається однією температурою
На відчуття людини впливають температура повітря, температура навколишніх поверхонь, швидкість повітря, вологість, одяг і активність. Біля холодного або нагрітого сонцем фасаду дискомфорт можливий навіть при нормальному показнику на термостаті. Детальніше це пояснює матеріал про комфорт і зонування офісу.
Звідки береться тепло
Люди, комп’ютери, монітори, освітлення, серверне обладнання, сонце через фасад, вентиляційне повітря, кухні, щільність посадки та нетипові графіки формують тепловий баланс. Тому додатковий кондиціонер не завжди лікує причину: іноді потрібно змінити сонцезахист, зону, витрату повітря або реальну розрахункову кількість людей. Підбір лише «за квадратними метрами» для цього недостатній.
Практичний розбір наведено у матеріалі «Звідки в офісі береться спека?».
Переговорна кімната живе не так, як open space
Переговорна більшу частину дня може бути порожньою, а потім за кілька хвилин заповнитися людьми. Одночасно зростають CO₂, температура й вологість, тому система за середньою зайнятістю запізнюється.
Рішення може поєднувати окрему кліматичну зону, датчики присутності та CO₂, попередню підготовку перед зустріччю, підвищення подачі під час використання й продувку після нього. Датчик сам по собі не вирішує задачу: потрібна правильна послідовність керування та окремий розрахунок охолодження.

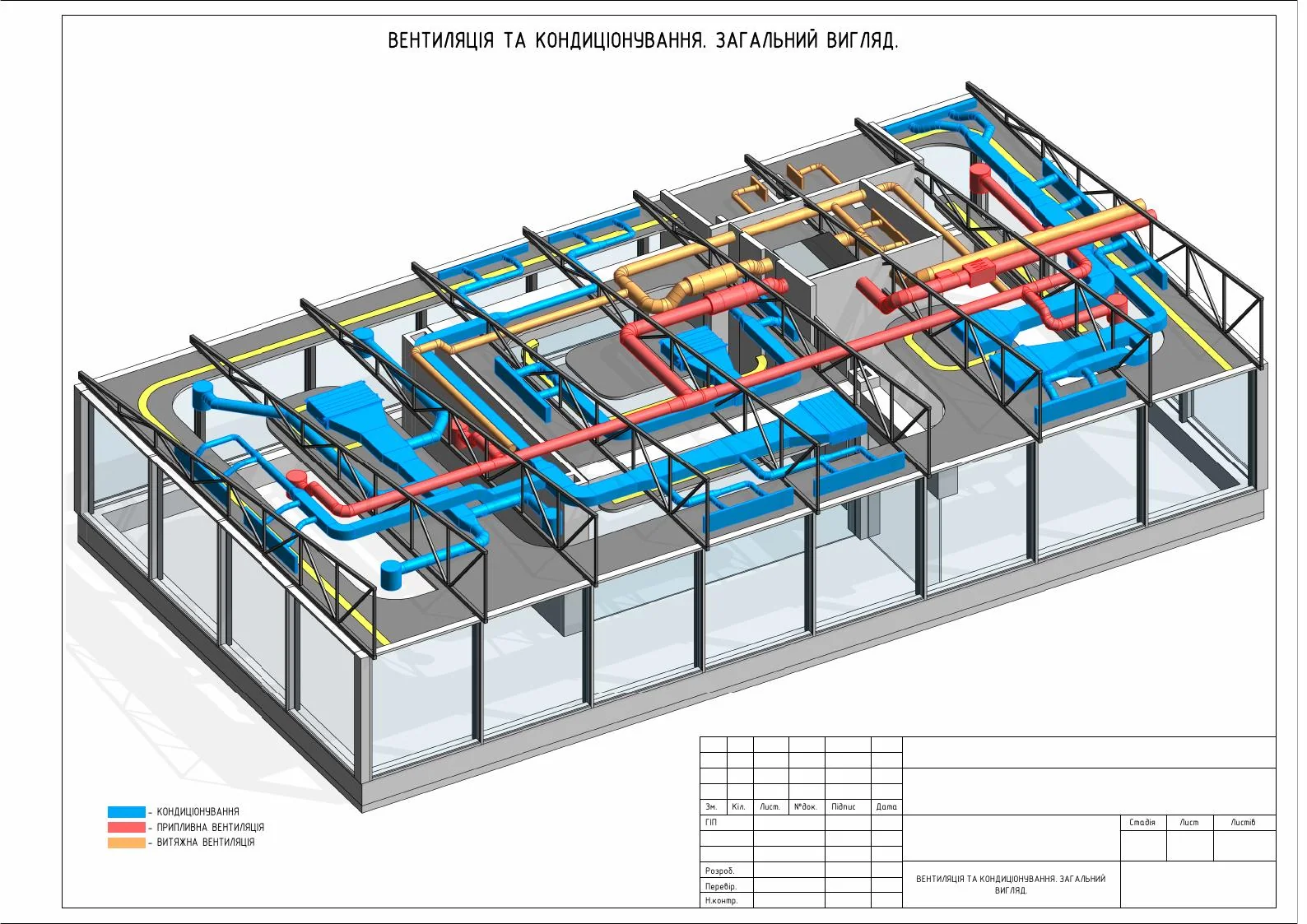

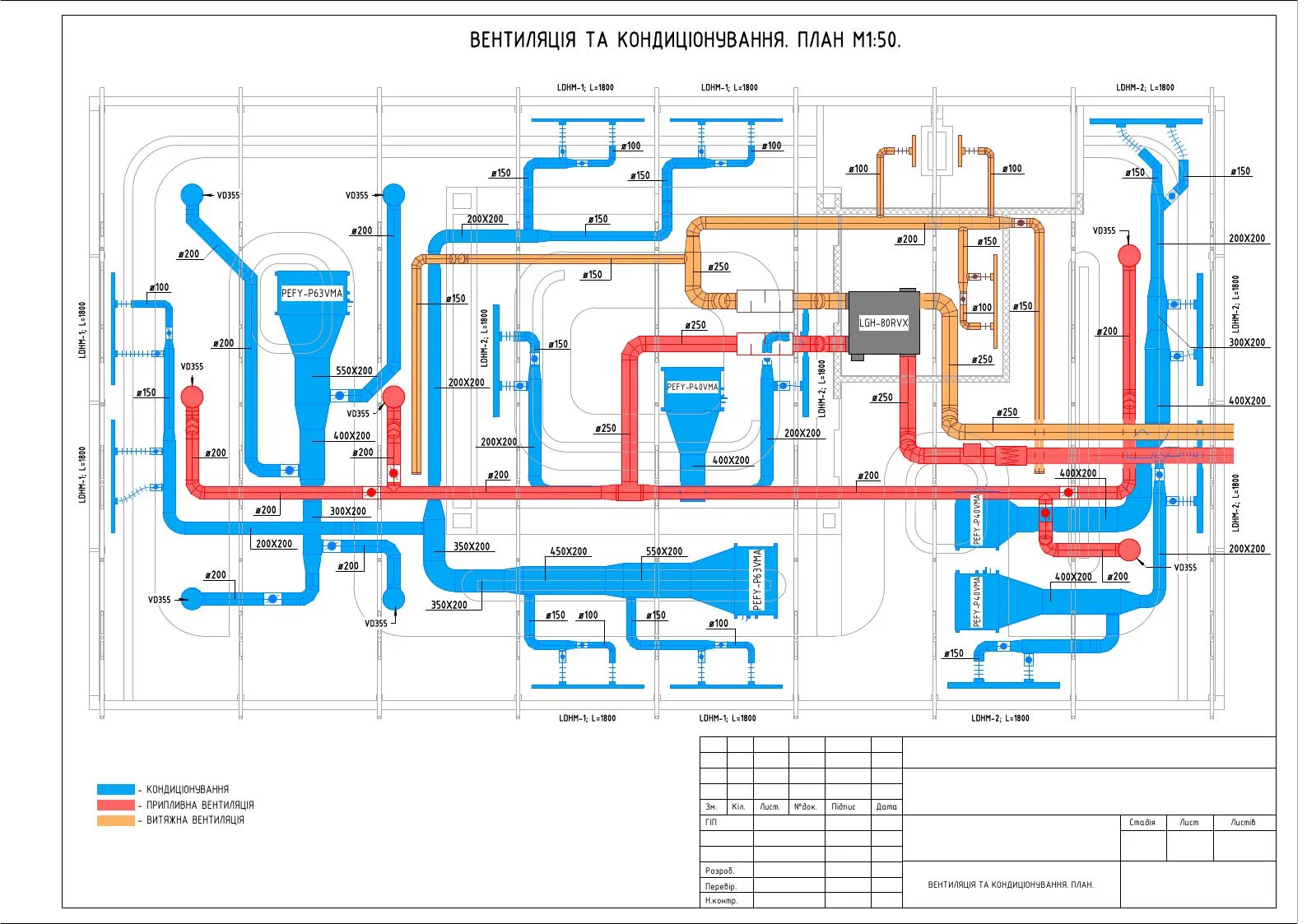

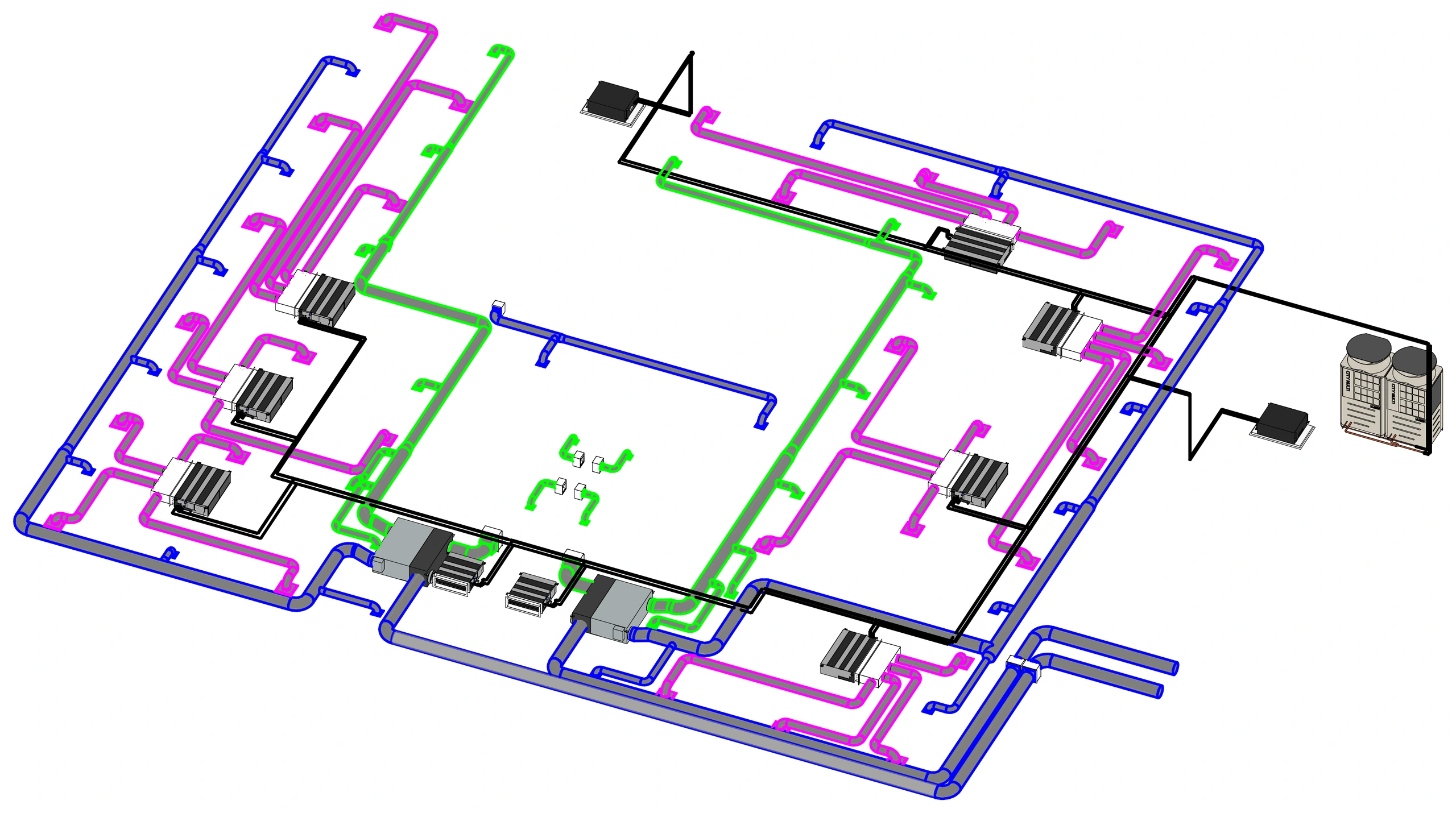

Вентиляція, охолодження й опалення мають працювати разом
Конфлікт виникає, коли вентиляція подає надто тепле або холодне повітря, кондиціювання компенсує її помилку, опалення й охолодження працюють одночасно, а календар не відповідає фактичній зайнятості.
Спільна логіка включає сезонні режими, погоджені уставки, обробку зовнішнього повітря, заборону беззмістовного одночасного нагрівання й охолодження, захист від замерзання, коректний перехід режимів, відновлення після зникнення живлення та фіксацію ручних втручань.

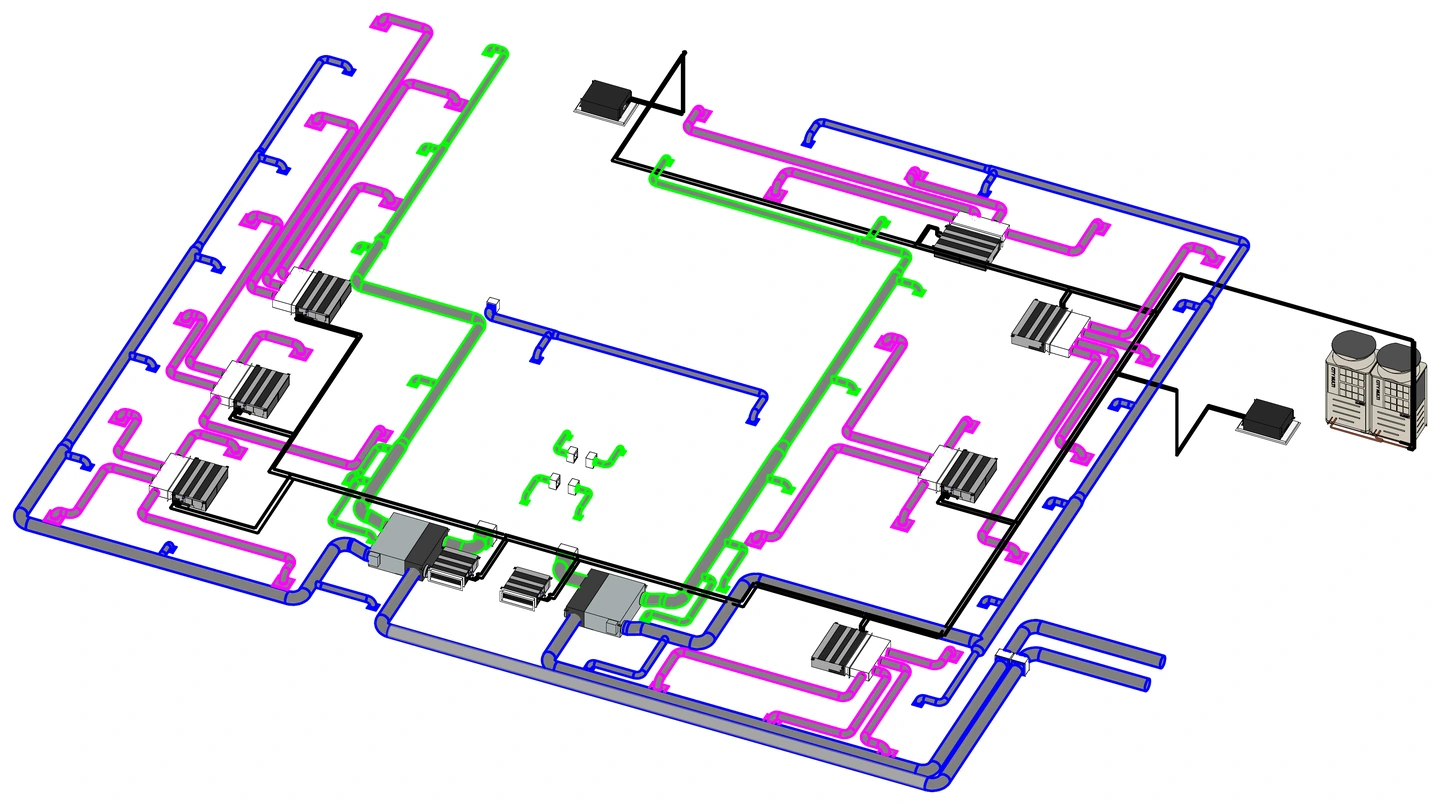

VRF, HVRF чи чилер–фанкойли: що обирати
Універсального переможця немає. Архітектуру системи бізнес-центру обирають після аналізу оренди, часткової зайнятості, сервісу, обліку, реконфігурації та майбутньої модернізації.
| Рішення | Де доречно | Сильні сторони | Що перевірити |
|---|---|---|---|
| Спліт- і мультиспліт-системи | Невеликі офіси та локальні зони | Простота, локальне керування, поетапність | Окрему вентиляцію, зимовий режим, дренаж, шум і місця зовнішніх блоків |
| VRF/VRV з окремою вентиляцією | Офіси та багатоорендні об’єкти з багатьма зонами | Гнучке зонування й поетапний ввід | Заправку холодоагенту, довжини трас, поділ орендарів, сервіс і зимову роботу |
| HVRF або гібридна архітектура | Об’єкти, де доцільно зменшити кількість холодоагенту в зайнятих зонах | Водяні контури у частині будівлі та зональність | Місце для модулів, вартість, сервісну компетенцію та складність |
| Чилер–фанкойли | Середні й великі будівлі з централізованою експлуатацією | Центральна генерація та водяна розводка | Гідравліку, балансування, насоси, автоматику й захист від замерзання |
| DX-модулі з вентиляційними установками | Відкриті торгово-офісні об’єкти | Автономність модулів та робота теплового насоса | Часткові навантаження, резервування, розморожування і доступ |
| Центральна вентиляція з VAV/DCV | Поверхи зі змінною зайнятістю | Адаптація витрати повітря | Мінімальні витрати, датчики, тиск, акустику та сталість регулювання |
Центральна вентиляція і система охолодження не обов’язково є однією системою. Вони можуть мати різну архітектуру, але повинні обмінюватися режимами. Порівняти окремі рішення можна в розділах VRF, HVRF та чилер–фанкойли.
Холодоагент і майбутні перепланування
Безпека визначається не лише назвою холодоагенту. Перевіряють сумарну заправку контуру, найменше приміщення, у яке теоретично може потрапити витік, з’єднані об’єми, вентиляцію та майбутні перегородки. За результатом можуть знадобитися виявлення витоку, відключення, додаткова вентиляція або інша архітектура контуру.
VRF не є автоматично «небезпечним», а HVRF — «абсолютно безпечним». Рішення перевіряють за чинними українськими нормами, стандартами, документацією виробника та конкретним плануванням.

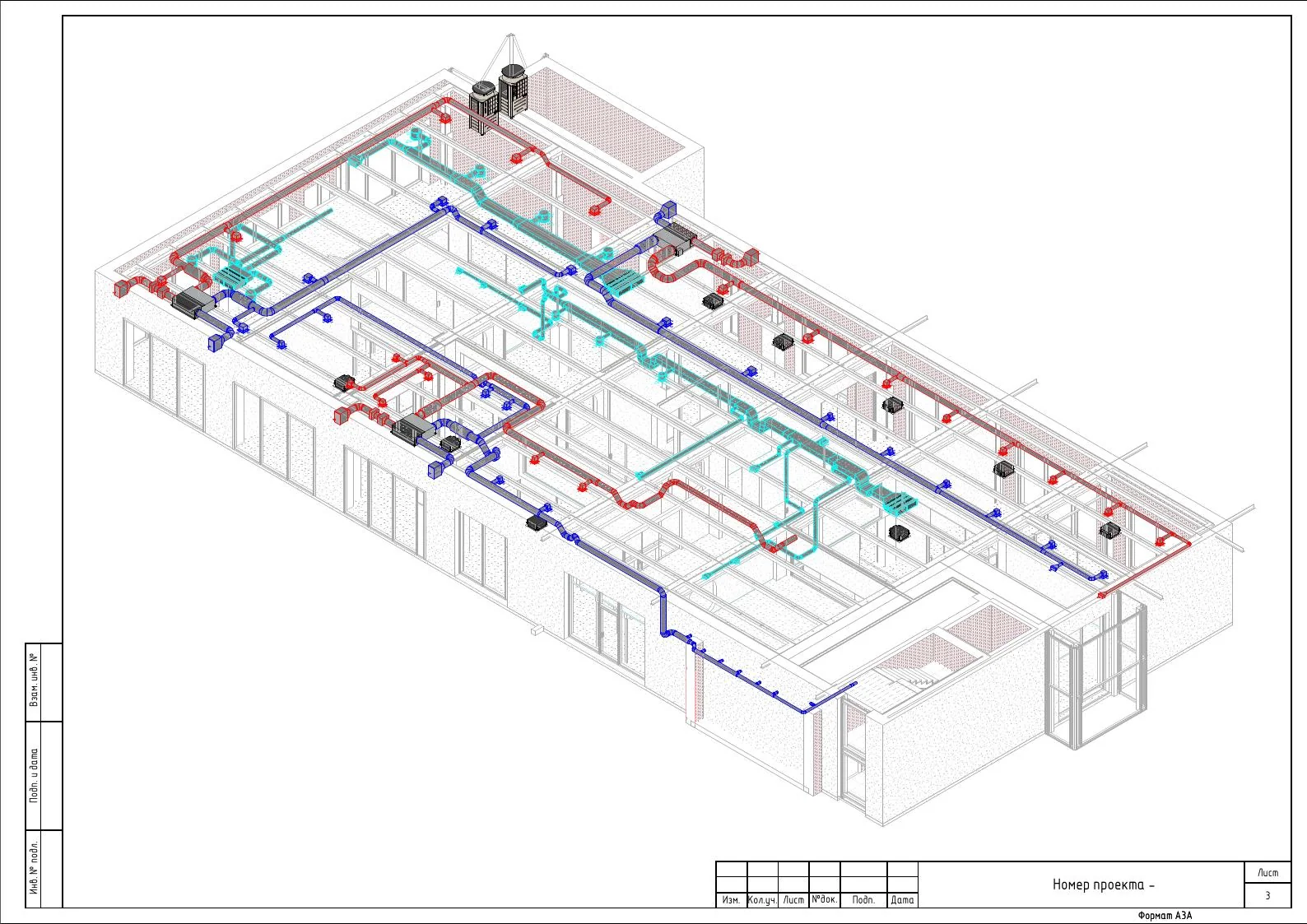

Інженерія як частина орендного продукту
Гнучка інженерія скорочує підготовку приміщення для нового орендаря, зменшує перероблення трас, спрощує поділ поверху, окремі графіки та розподіл витрат.
Що зафіксувати у landlord / fit-out guide
- доступну електричну й теплову потужність;
- допустиму кількість людей і витрату зовнішнього повітря;
- точки підключення та межі відповідальності;
- правила зміни перегородок, решіток і повернення повітря;
- вимоги до автоматики, виконавчої документації та повторного балансування;
- порядок погодження й приймання fit-out.
Нова перегородка може одночасно змінити теплову зону, шлях повітря, акустику та допустиму концентрацію холодоагенту. Тому перепланування не обмежується архітектурним кресленням.
Рекуперація, вологість і використання зовнішнього повітря
Рекуперація
Рекуперація зменшує навантаження на обробку вентиляційного повітря. Ентальпійний теплообмінник може повертати частину вологи, але результат залежить від зовнішніх умов, витяжного повітря, герметичності та режиму. Потрібні захист від обмерзання та оцінка можливих перетоків. Детальніше — у матеріалі про ентальпійний рекуператор.
Вологість
Рекуператор не гарантує точне підтримання 40–45%. Якщо діапазон вологості є обов’язковим, потрібні окремий розрахунок і, можливо, активне зволоження з підготовкою води, гігієною, дренажем та сервісом. Влітку перевіряють приховане навантаження й осушення, узимку — ризик конденсації на фасадах.
Free cooling
Зовнішнє повітря може відводити внутрішнє тепло, коли його температура, вологість і якість це дозволяють. Алгоритм має враховувати фільтрацію, тиск у будівлі, акустику, ризик переохолодження та одночасну роботу опалення. Це не «безкоштовний холод», а керований режим.
Тиха система — це частина якості офісу
Перевіряють шум вентиляторів і внутрішніх блоків, швидкість у повітроводах та решітках, вібрацію, зовнішні блоки, передачу розмов каналами й роботу клапанів на частковому навантаженні. Open space, кабінети, переговорні та технічні приміщення потребують різних акустичних критеріїв.
Потрібні розрахунок, віброізоляція, шумоглушення, правильний повітророзподіл і фактична перевірка після запуску. Критерії визначають за актуальними українськими вимогами й акустичним завданням об’єкта, а не одним універсальним значенням.

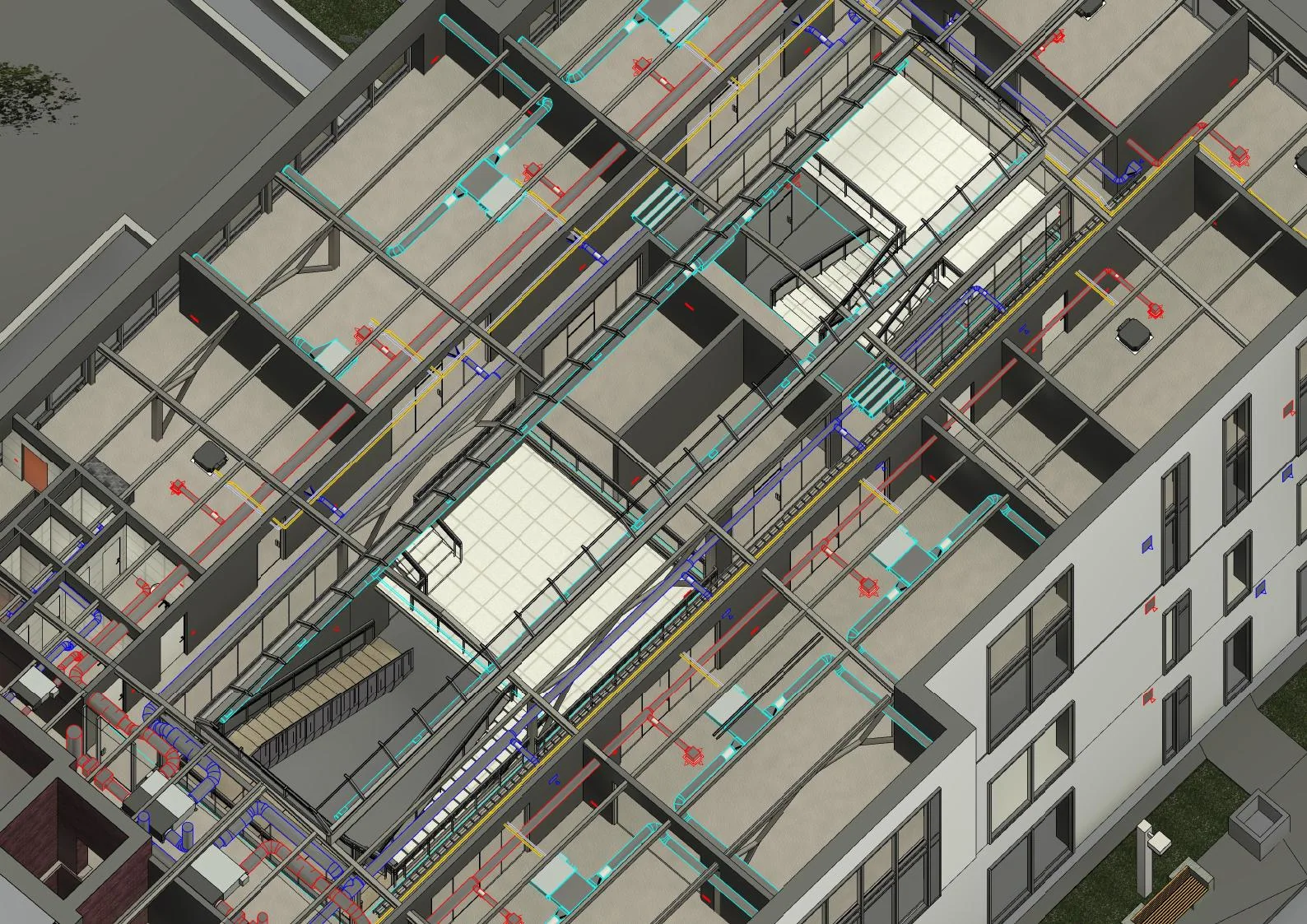

Інженерія не повинна конфліктувати з архітектурою
Місце для обладнання, повітроводів, дренажу та сервісу резервують до завершення інтер’єру. Решітки й дифузори координують зі світлом, акустичними елементами, перегородками та меблями. Декоративні екрани зовнішніх блоків перевіряють на вільний переріз і рециркуляцію гарячого повітря.
Сонцезахист фасаду інколи зменшує потребу в холоді ефективніше, ніж збільшення кондиціонерів. Обслуговування та заміна великого обладнання мають залишатися фізично можливими.
Автоматика має керувати правилами, а не лише обладнанням
Користувач
Вибір зони, обмежена корекція комфорту, зрозумілий статус і запит роботи після графіка без доступу до критичних параметрів.
Експлуатація
Режими, датчики, фільтри, аварії, ручні втручання, графіки, тренди, енергія та зони, які не досягають результату.
Інженерний рівень
Алгоритми, список точок, уставки, резервні копії, інтеграції, журнал змін, права доступу й відкриті протоколи там, де це обґрунтовано.
Практична модель описана у статті про структуровані запити користувачів: людина просить результат, система перевіряє сезон, режим і допустимі межі, а оператор працює з винятками.
AI додають після справних систем, коректних датчиків, зрозумілих алгоритмів, обліку, збереження даних і стабільної диспетчеризації.
Неможливо керувати тим, що не вимірюється
Загальний лічильник не пояснює, де витрачається енергія. Корисно окремо бачити вентиляцію, холод, тепло, насоси, зовнішні блоки, загальні зони й орендарів. Для водяних систем застосовують облік тепла та холоду, для електричних — окремі лічильники й документовану методику розподілу.
Енергоефективність створюють графіки за фактичною роботою, DCV, змінна витрата повітря й води, керування тиском, рекуперація, free cooling, сонцезахист, відсутність одночасного нагрівання й охолодження та контроль фільтрів. Кожен захід дає результат лише після правильного проєктування, налагодження й експлуатації.
Європейська Директива 2024/1275 про енергетичні характеристики будівель корисна як орієнтир для моніторингу й керованої експлуатації, але не замінює українські обов’язкові вимоги.
Будівля рідко працює зі стовідсотковим завантаженням
Частина площ може бути порожньою, ремонтуватися або працювати ввечері; переговорні використовуються епізодично, а серверна — постійно. Система повинна стабільно працювати на малій потужності, не охолоджувати порожні зони, зберігати необхідну вентиляцію та підтримувати незалежні графіки.
Для бізнес-центру здатність стабільно працювати при 40%, 60% або 80% заповненості може бути важливішою за невелику різницю паспортної ефективності. Це сценарії перевірки, а не розрахункові нормативи.
Надійність — це передбачувана поведінка системи
Резервування визначають наслідками відмови. Серверну та інші 24/7-зони відокремлюють від загального офісного графіка; заздалегідь задають відновлення після зникнення живлення, критичні навантаження, зимовий захист дренажу та поведінку теплових насосів під час розморожування.
| Зона | Чому потребує окремого рішення |
|---|---|
| Серверна | Постійні тепловиділення та робота 24/7 |
| Конференц-зал | Різкі піки кількості людей і теплового навантаження |
| Кухня | Запахи, тепло та окрема витяжна логіка |
| Архів або склад | Інший графік і вимоги до повітря |
| Приміщення біля фасаду | Сонячне й радіаційне навантаження |
| Орендар з вечірньою роботою | Незалежний графік та облік |
| Технічні приміщення | Тепловиділення і вимоги до доступу |
Резервний генератор не зобов’язаний підтримувати весь комфорт будівлі, якщо це не передбачено завданням. Обслуговування одного вузла по можливості не повинно зупиняти весь об’єкт.
Як ці принципи працюють на реальних об’єктах
Приклад реалізації

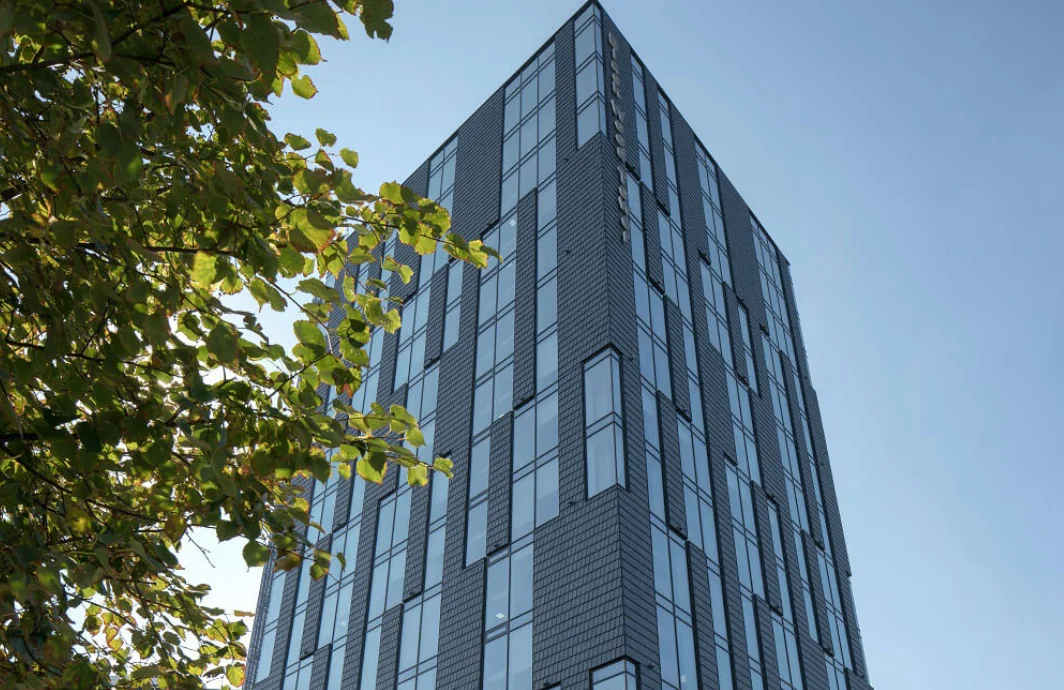

Бізнес-центр класу А
Близько 8 000 м², 14 поверхів, приблизно 250 внутрішніх і 50 зовнішніх VRF-блоків, понад 60 вентиляційних установок із рекуперацією тепла та вологи, близько 2 000 дифузорів і єдина диспетчеризація.
- підготовка до майбутніх планувань;
- окремі режими офісів, конференцій, магазину й food-зони;
- центральна витяжка з підтриманням тиску;
- зимовий захист піддонів і дренажу;
- доступ для сервісу та централізоване керування.
Практичний приклад
Торгово-офісний комплекс 5 000 м²
Чотириповерховий комплекс із цоколем, близько 20 автономних DX-модулів, опалення й охолодження тепловими насосами, вентиляційні установки з рекуперацією та автоматичним Free Cooling.
- точний розрахунок без необґрунтованого запасу;
- модульність для відкритих площ;
- адаптація під орендарів;
- автономність окремих зон;
- керована робота вентиляції та теплових насосів.
Два об’єкти можуть мати схоже призначення, але різну оптимальну архітектуру. Рішення визначається навантаженнями, плануванням, експлуатацією та майбутніми змінами.
Запуск обладнання ще не означає готовність системи
Запуск підтверджує, що обладнання вмикається. Налагодження — що компоненти працюють правильно. Commissioning підтверджує, що вся система виконує вимоги власника в передбачених режимах.
Що перевіряють
- фактичні витрати й баланс повітря;
- повне та часткове завантаження;
- occupied / unoccupied режими;
- переговорні, CO₂ і присутність;
- free cooling та рекуперацію;
- захист від обмерзання;
- перехід між теплом і холодом;
- after-hours запуск;
- відновлення після живлення;
- аварії, дренаж, шум і вібрацію;
- диспетчеризацію, тренди й облік;
- пожежні блокування в межах проєкту.
До передачі готують актуальні схеми, протоколи вимірювань і балансування, алгоритми, список точок BMS, уставки, резервні копії програм, інструкції, графік сервісу та журнал усунених зауважень. Неперевірений зимовий або літній режим переносять у план сезонного повторного тесту.
Підхід узгоджується з ресурсами ASHRAE з commissioning і практикою пусконалагодження HVAC.
Система має залишатися зрозумілою після передачі
Знання не повинні залишатися лише в монтажника або одного інженера. Зміни орендарів фіксують, а актуальна схема після перебудови важливіша за початковий проєкт. Налаштування, сервісна історія й документація зберігаються централізовано.
Тренди потрібні для пошуку причин скарг і втрат енергії, а не заради графіків. Періодична повторна наладка виявляє зміщені уставки, відключені датчики, затиснуті клапани та змінені витрати. Практичну основу такого архіву пояснює цифровий паспорт будівлі.
Що потрібно саме вашому об’єкту
Зазвичай необхідно
- розрахунок навантажень;
- функціональне зонування;
- координація вентиляції, тепла й холоду;
- балансування та перевірка режимів;
- доступ до обладнання;
- виконавча документація.
За відповідного сценарію
- індивідуальний облік;
- BMS і DCV;
- активне зволоження;
- резервування та 24/7-система;
- виявлення витоку;
- розширена аналітика.
Не є обов’язковим саме по собі
- найдорожче обладнання;
- максимальний запас потужності;
- складна BMS для малого офісу;
- AI без датчиків і вимірювань;
- цілодобова робота всієї будівлі;
- одна система для всіх орендарів.
Типові помилки офісів і бізнес-центрів
- Підбір потужності лише за площею.
- Незмінний «типовий поверх».
- Один термостат для фасадних і внутрішніх зон.
- Немає окремого рішення для переговорних.
- Очікування свіжого повітря від кондиціонера.
- CO₂ як єдиний показник якості повітря.
- Нові перегородки без перевірки HVAC.
- Перекритий меблями або стелею зворотний потік.
- Однаковий графік усіх орендарів.
- Робота всіх систем у частково порожній будівлі.
- Одночасне нагрівання й охолодження.
- BMS без алгоритмів, трендів і пріоритетів.
- Облік без методики розподілу.
- Зволоження без гігієни та сервісу.
- Зовнішні блоки за екраном із рециркуляцією.
- Недоступні фільтри, клапани й дренаж.
- Серверна на загальному офісному графіку.
- Приймання лише за фактом увімкнення.
- Надмірний запас, що погіршує часткові режими.
- Автоматика, незрозуміла експлуатації.
Частину таких проблем видно лише після завершення робіт; про це окремо — у матеріалі про помилки після монтажу.
Порівнювати потрібно не лише ціну обладнання
Повна вартість включає проєктування, обладнання, монтаж, автоматику, електроживлення, будівельну координацію, пусконалагодження, вимірювання, навчання, сервіс, енергію, витратні матеріали, майбутні перепланування, простої та модернізацію.
Що звірити у двох пропозиціях
- розрахункові умови й кількість людей;
- вентиляцію та обробку зовнішнього повітря;
- сонячне навантаження;
- переговорні й серверні;
- автоматику, диспетчеризацію та облік;
- дренаж і зимовий захист;
- шумоглушення та віброізоляцію;
- балансування й commissioning;
- межі суміжних робіт;
- комплект документації;
- сервіс і часткові режими.
Дві пропозиції не можна порівнювати за підсумковою сумою, доки не підтверджено, що вони забезпечують однаковий результат і однаковий обсяг робіт.
