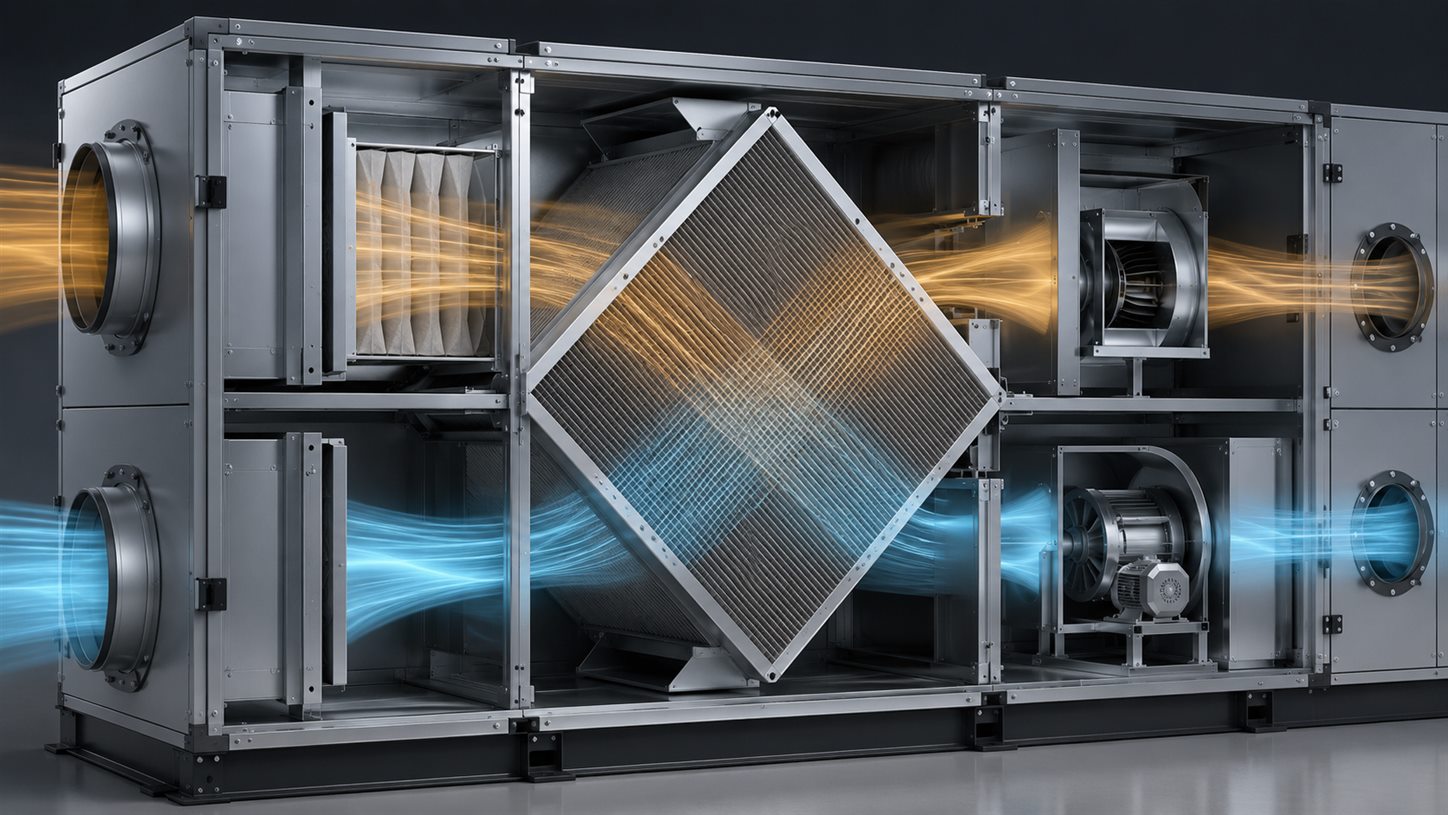

У цій статті йдеться про EHRV — ентальпійний рекуператор, тобто вентиляційний теплообмінник, який повертає не тільки тепло, як звичайний HRV / ШРВ, а й частину вологи з витяжного повітря.

1. Повернення тепла

Взимку витяжне повітря з офісу вже нагріте. Рекуператор передає частину цього тепла приточному повітрю. Менше навантаження на опалення. Менше пік навантаження. М’якша робота системи.

2. Повернення вологи

Це головна відмінність ERV від звичайного теплообмінника. Взимку офіс викидає назовні повітря, у якому вже є волога від людей, процесів і внутрішнього середовища. Ентальпійний рекуператор частково повертає цю вологу у приточне повітря.

Тобто будівля менше пересушує сама себе.

3. Менша потреба у центральному зволоженні

Якщо офіс хоче тримати 40% відносної вологості взимку, без повернення вологи доведеться створювати значну кількість вологи штучно. ERV не створює вологу з нічого. Але він зменшує обсяг вологи, яку потрібно додати.

4. Менше навантаження влітку

Влітку зовнішнє повітря може бути не тільки теплим, а й вологим. Ентальпійний рекуператор частково зменшує і теплове, і вологісне навантаження на систему охолодження. Це важливо для VRF, фанкойлів, чилерів і будь-якої системи кондиціювання.

Розрахунковий приклад

Візьмемо офісний центр:

Скільки коштує зволоження без ERV

Для такого офісного центру потреба у зволоженні взимку може складати приблизно:

160 кг води на годину

Для парового зволоження приймаємо:

0,68 кВт·год на 1 кг води

Отримуємо:

160 кг/год × 0,68 кВт·год × 1 200 год = 130 560 кВт·год/рік

У грошах:

130 560 кВт·год × 13 грн = 1 697 280 грн/рік

Тобто для офісу 10 000 м²:

≈ 1,7 млн грн на рік або ≈ 170 грн/м² на рік

Це тільки енергія на зволоження. Без урахування сервісу, водопідготовки, ремонту, витратних матеріалів і амортизації обладнання.

Що змінює ERV

Якщо ентальпійний рекуператор повертає приблизно 50% вологи, потреба у штучному зволоженні зменшується приблизно на:

80 кг/год

Економія енергії:

80 кг/год × 0,68 кВт·год × 1 200 год = 65 280 кВт·год/рік

Економія грошей:

65 280 кВт·год × 13 грн = 848 640 грн/рік

Тобто:

≈ 850 000 грн на рік або ≈ 85 грн/м² на рік

Економіка на 10 000 м²

CAPEX: економія на центральному зволоженні

Тут є два сценарії.

Сценарій 1. Зволоження все одно потрібне

Якщо в технічному завданні жорстко вказано підтримувати 40–45% RH, ERV не замінює центральне зволоження повністю. Але він може зменшити його продуктивність.

Орієнтовна економія CAPEX:

80–180 грн/м²

Для офісного центру 10 000 м²:

≈ 0,8–1,8 млн грн

Це економія на меншій продуктивності зволожувачів, електричній потужності, обв’язці, автоматизації, розподілі пари або води.

Сценарій 2. Центральне зволоження можна не робити

Якщо немає жорсткої вимоги тримати 40–45% RH, а задача — зменшити пересушування повітря і підняти комфорт, ERV може дозволити не ставити повноцінне центральне зволоження.

Орієнтовний уникнений CAPEX:

150–350 грн/м²

Для офісного центру 10 000 м²:

≈ 1,5–3,5 млн грн

Але це потрібно формулювати чесно:

ERV не є повноцінною заміною системи зволоження там, де вологість є обов’язковим параметром. Але він може суттєво зменшити потребу у зволоженні або зняти необхідність у дорогій центральній системі там, де задача — не лабораторна точність, а нормальний комфорт офісу.

Комфорт у цифрах

Без повернення вологи зимове приточне повітря після нагріву може мати дуже низьку відносну вологість.

У реальному офісі це часто виглядає так:

Тобто ERV не завжди доводить офіс до ідеальних 40–45%, але може дати приріст:

+8–15 процентних пунктів вологості

Для людей це вже відчутна різниця. Температура може бути однакова — 22 °C. А відчуття повітря буде різним.

Free cooling

ERV також важливий у перехідні сезони. Весною, восени, вранці або ввечері зовнішнє повітря може бути достатньо прохолодним, щоб охолоджувати офіс без компресорного охолодження. Але free cooling не повинен працювати примітивно.

Недостатньо просто відкрити bypass і подати зовнішнє повітря напряму. Потрібно оцінювати:

  • температуру зовнішнього повітря
  • вологість
  • ентальпію
  • CO₂
  • внутрішні теплопритоки

графік роботи будівлі.

Правильно налаштований ERV з bypass дозволяє вибирати режим:

Типові помилки

Вибрали ERV, але не порахували вологу. Порівнюють тільки температуру, а не ентальпію. Не використовують bypass для free cooling.

Не інтегрують вентиляцію з кондиціюванням. Не ставлять нормальні датчики температури, вологості і CO₂. Не залишають доступ до фільтрів і теплообмінника.

Закладають рекуператор як “галочку”, але не будують логіку режимів.

Висновок

Ентальпійний рекуператор — це не просто дорожча вентиляційна установка.

Для офісного центру це інженерний вузол, який може одночасно впливати на три речі:

енергію, вологість і комфорт.

На прикладі офісу 10 000 м² повернення вологи може дати орієнтовно:

≈ 850 000 грн економії на рік ≈ 85 грн/м² на рік ≈ 0,8–1,8 млн грн економії CAPEX при зменшенні зволоження або ≈ 1,5–3,5 млн грн уникненого CAPEX, якщо центральне зволоження не потрібне

Тому питання не в тому, чи є в проєкті рекуператор.

Питання в іншому:

який саме рекуператор, що він повертає, як він керується і чи перетворюється його технологія в реальні гроші для власника будівлі.
