Об’єкт і масштаб

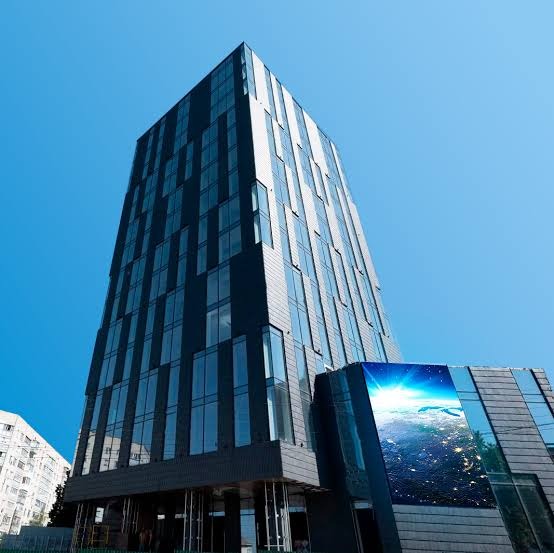

Багатофункціональний бізнес-центр поєднує офісні поверхи, конференц-простори, магазин із фуд-зоною та приміщення, які можуть змінювати конфігурацію залежно від потреб орендарів.
Через різні графіки роботи, щільність людей і теплові навантаження будівлю не можна було розглядати як набір типових поверхів. Потрібна була єдина інженерна система, здатна одночасно підтримувати комфорт, енергоефективність, тишу й гнучкість експлуатації.
Ключове завдання
Спроєктувати та реалізувати вентиляцію, кондиціювання й опалення як одну керовану HVAC-концепцію. Система мала стабільно працювати протягом року, адаптуватися до зміни орендарів і планувань та не вимагати постійного ручного втручання.
Окрема вимога — акустичний комфорт. У будівлі класу А інженерні системи не повинні нагадувати про себе шумом, протягами або нерівномірною температурою.
Архітектура системи
Основою кліматичної частини стали VRF-системи Mitsubishi Electric Next Stage. Вони забезпечують охолодження влітку та опалення взимку, підтримуючи стабільний мікроклімат за різних зовнішніх температур і режимів роботи приміщень.
Вентиляція побудована на установках із рекуперацією тепла та вологи. Це знижує навантаження на систему й допомагає зберігати комфортніші параметри повітря в холодний період.
Гнучкість
Повітроводи та внутрішні блоки передбачені для різних сценаріїв майбутнього планування.
Рекуперація
Система повертає тепло й частину вологи з витяжного повітря.
Тиха робота
Обладнання та повітророзподіл підібрані з урахуванням акустичного комфорту.
Диспетчеризація
Ключові системи зведені в єдиний комплекс централізованого контролю.
Різні функції в одній будівлі
Офіси, конференц-зали та магазин із фуд-зоною мають різні графіки роботи, тепловиділення й вимоги до повітрообміну. Для кожної зони були визначені окремі режими, але всі вони об’єднані спільною логікою керування.
Це дозволило уникнути ситуації, коли одна частина комплексу працює незалежно від іншої та створює зайве енергоспоживання або дисбаланс у системах.
Проєктування під майбутніх орендарів
На етапі будівництва остаточні планування більшості офісів ще не були визначені. Тому система мала однаково добре працювати для open space, кабінетів, переговорних і офісів різної площі.
Разом з архітектором були закладені сценарії перепланування без капітальної реконструкції інженерних мереж. Для власника це означає швидшу й дешевшу адаптацію приміщень під нового орендаря.
Комфорт і якість повітря
На кожному поверсі працюють вентиляційні установки з рекуперацією. Вони не лише повертають тепло, а й допомагають утримувати комфортніший рівень вологості в зимовий період.
В офісах підтримується відносна вологість близько 40 %. Повітророзподіл розрахований так, щоб забезпечити перемішування повітря без відчутних протягів навіть за високого навантаження.
Інтеграція обладнання в архітектуру
Розміщення великої кількості зовнішніх блоків стало окремим інженерним завданням. Обладнання потрібно було приховати, не погіршуючи теплообмін і не порушуючи архітектуру фасаду.
Для цього була реалізована спеціальна стилобатна конструкція з декоративними перфорованими панелями. Вона забезпечує потрібний повітрообмін, доступ для обслуговування та візуально інтегрує обладнання в будівлю.
Стабільна зимова робота
Для збору конденсату розроблені спеціальні піддони з автоматичним електрообігрівом. Система вмикається залежно від температури зовнішнього повітря та запобігає обмерзанню обладнання.
Також реалізований підігрів дренажу. Ці вузли проєктувалися спеціально під умови та масштаб об’єкта, щоб система залишалася працездатною впродовж усього холодного сезону.
Центральна витяжна система
Витяжне повітря від поверхових вентиляційних установок збирається у дві вертикальні шахти. На покрівлі встановлені два дахові вентилятори з частотним регулюванням.
Автоматика підтримує необхідний статичний тиск незалежно від того, скільки поверхів і вентиляційних установок працює одночасно. Система сама підлаштовується під фактичне навантаження будівлі.
Єдина диспетчеризація
Усі ключові інженерні системи інтегровані в один диспетчерський комплекс. Оператор бачить режими роботи, аварійні стани та основні параметри з одного робочого місця.
Централізоване управління спрощує експлуатацію великого комплексу, дозволяє швидше знаходити відхилення та виключає необхідність керувати десятками окремих систем вручну.
Результат
Комплекс експлуатується протягом кількох років. HVAC-система стабільно підтримує мікроклімат у різних функціональних зонах, працює тихо, централізовано керується та адаптується до зміни планувань і режимів використання.
Для власника головною цінністю стала не кількість обладнання, а керована інженерна логіка будівлі: приміщення можна швидко адаптувати, системи працюють узгоджено, а архітектура не стала заручником інженерії.
Що демонструє цей проєкт
HVAC для комерційної нерухомості такого масштабу — це не просто підбір обладнання. Це одночасна робота з архітектурою, акустикою, енергією, майбутніми орендарями та сценаріями експлуатації.
Сильне інженерне рішення не обмежує будівлю, а дозволяє їй змінюватися без дорогих переробок.
Найцінніше інженерне рішення — те, яке не доводиться переробляти після появи нового орендаря.
