Проблема
У зварювальному цеху забруднення виникали не в одній фіксованій точці. Зварник переміщувався навколо виробу, змінював положення інструмента, а разом із цим змінювалася зона утворення зварювального аерозолю.
Якщо видаляти дим лише загальнообмінною вентиляцією, довелося б “промивати” весь об’єм цеху великими витратами повітря. Для виробництва це означає більші вентилятори, більші припливні установки, потужніші калорифери й постійні витрати на підігрів повітря взимку.
Звичайне збільшення повітрообміну вирішує проблему диму, але створює іншу проблему: підприємство починає опалювати вулицю.
Завдання
Потрібно було забезпечити безпечні умови праці, не допустити поширення диму по всьому цеху і водночас не закласти надмірну продуктивність загальнообмінної вентиляції.
Економічна частина була критичною: кожен зайвий кубометр витяжного повітря потрібно компенсувати припливом і підігріти в холодний період року.
Інженерна складність
Для стаціонарних зварювальних постів достатньо передбачити локальну витяжку у фіксованій зоні. Але в цьому цеху робоча зона змінювалася залежно від розміру виробу та положення зварника.
Тому витяжний пристрій мав бути не просто ефективним, а рухомим: він повинен був залишатися поруч із місцем утворення диму протягом усього робочого процесу.
Рішення
Основою системи стали мобільні місцеві витяжні пости. Над робочими місцями встановили поворотні витяжні зонти на пересувних штативах, які зварник міг переміщувати разом із собою.
Дим видалявся майже одразу біля джерела утворення, до того як він встигав поширитися по всьому виробничому приміщенню.
Мобільні пости
Поворотні витяжні зонти можна переміщувати разом із робочою зоною зварника.
Локальне видалення
Основна частина аерозолю забирається біля місця утворення, а не після розповсюдження по цеху.
Центральна магістраль
Усі місцеві пости підключені до єдиного магістрального повітропроводу.
Загальнообмінна вентиляція
Свіже повітря компенсує витяжку і видаляє залишкові забруднення з усього приміщення.
Як працює система

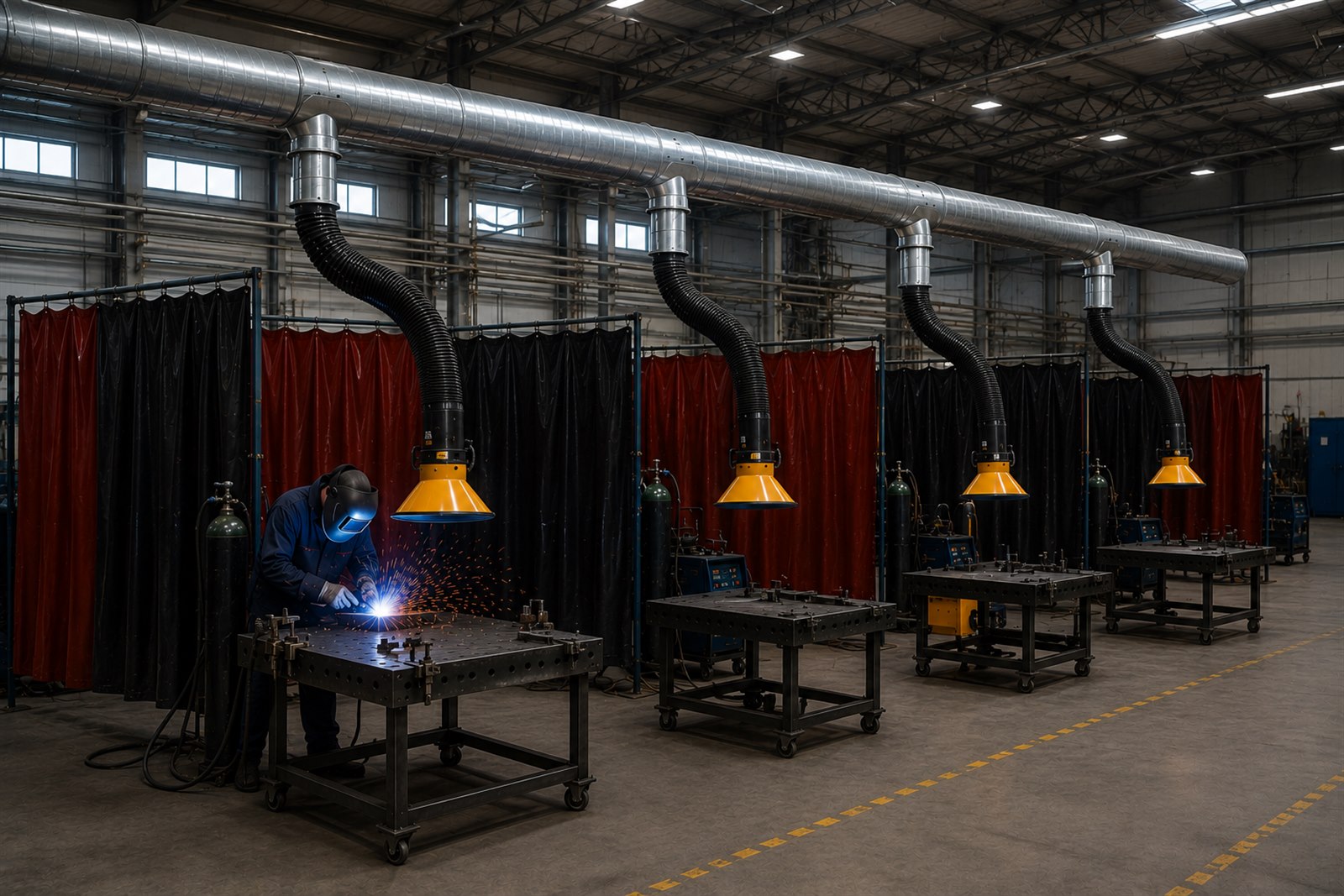

Уздовж цеху проходить центральна витяжна магістраль. До неї через окремі врізки підключені мобільні витяжні пости. Така схема забезпечує стабільну роботу постів, рівномірний розподіл витрати повітря і можливість подальшого розширення системи.
Загальнообмінна припливно-витяжна вентиляція працює разом із місцевою витяжкою: подає свіже повітря, компенсує видалений об’єм і забирає залишкові забруднення, які не потрапили в локальний зонт.
Економічний ефект
Оскільки основна частина забруднень видаляється біля джерела, немає потреби закладати надлишковий загальнообмінний повітрообмін для всього цеху.
Це зменшує продуктивність витяжної та припливної систем, скорочує габарити обладнання, знижує потужність калориферів і витрати на підігрів припливного повітря. Для виробництва, яке працює цілий рік, саме експлуатаційні витрати стають ключовою частиною економіки рішення.
Результат
Замовник отримав систему, яка поєднує локальне видалення зварювального аерозолю і загальнообмінну вентиляцію цеху. У робочій зоні стало менше диму, а забруднення не накопичуються в загальному об’ємі приміщення.
При цьому система не побудована за принципом “чим більше повітря, тим краще”. Вона видаляє забруднення там, де вони виникають, і саме за рахунок цього знижує капітальні та експлуатаційні витрати.
Найефективніша вентиляція виробництва починається не з великого повітрообміну, а з точного видалення забруднень біля джерела.
