Завдання
На момент зупинки будівництва в будівлі вже були змонтовані внутрішні блоки, прокладені фреонові магістралі, дренаж і мережі керування. Після майже семи років простою потрібно було визначити, що з цієї інфраструктури можна безпечно використати, а що необхідно відновити або замінити
Повний демонтаж означав би втрату значної частини вже виконаних інвестицій. Тому ми запропонували не починати систему заново, а провести повну діагностику, відновити мережі й підібрати сумісне обладнання
Що виявила діагностика
За час простою частина трубопроводів була механічно пошкоджена під час інших будівельних робіт. Окремі ділянки втратили герметичність, а всередину магістралей потрапили атмосферне повітря, волога, пил і будівельні забруднення
Одночасно виникла ще одна проблема: виробник внутрішніх блоків припинив постачання цього обладнання, а нові зовнішні блоки вже належали до іншого покоління систем
Сумісність старих і нових блоків
Ми перевірили, які сучасні зовнішні блоки можуть працювати з уже встановленими внутрішніми блоками та підтримують потрібний протокол обміну даними. Сумісність визначали не лише за документацією, а й практичними випробуваннями з різними системами керування
У результаті було підібрано рішення, яке дозволило зберегти всі внутрішні блоки та підключити до них нове зовнішнє обладнання
Відновлення фреонових магістралей
Існуючі трубопроводи не можна було просто підключити до нового обладнання. Для них розробили окремий технологічний процес відновлення
Дефектація
Пошук пошкоджених ділянок і негерметичних з’єднань
Очищення
Видалення пилу, вологи та сторонніх забруднень
Осушення
Підготовка магістралей після тривалого контакту з атмосферним повітрям
Вакуумування
Багатоетапна обробка з контролем залишкової вологості
Опресування
Перевірка герметичності азотом під високим тиском
Повторний контроль
Новий цикл перевірок після кожного усуненого дефекту
Місяць під тиском
Після відновлення система була заповнена азотом і залишена під високим тиском майже на місяць. Такий термін дозволив виявити навіть незначні витоки, які могли б не проявитися під час короткого випробування
Кожен знайдений дефект означав відкриття стель, локалізацію пошкодження, повторне паяння та новий цикл опресування. До монтажу зовнішніх блоків перейшли лише після підтвердження повної герметичності всіх контурів
Захист нового обладнання
Навіть після очищення залишався ризик, що дрібні забруднення потраплять у компресори нових зовнішніх блоків. Для захисту обладнання ми передбачили додаткові вузли фільтрації холодоагенту, які працювали також у реверсному режимі
Це дозволило знизити ризики під час першого запуску та захистити найдорожчі елементи системи
Запуск

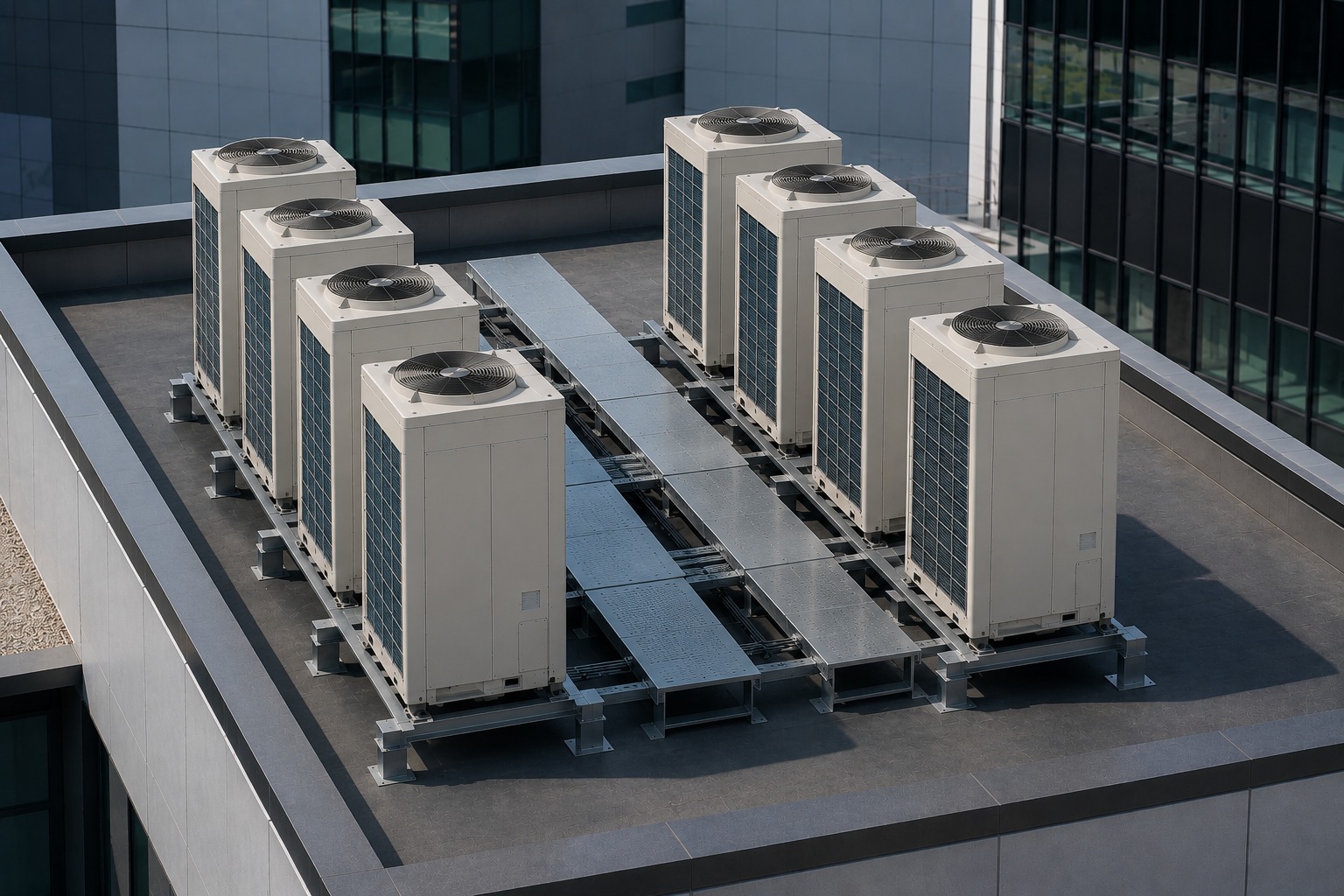

Після завершення випробувань встановили вісім нових зовнішніх блоків загальною холодопродуктивністю 400 кВт. Далі виконали пусконалагодження, налаштування автоматики, перевірку всіх внутрішніх блоків і тестування системи в різних режимах
Результат
VRF-система була повністю введена в експлуатацію без заміни вже встановлених внутрішніх блоків і без демонтажу всієї фреонової мережі. Замовник зберіг значну частину попередніх інвестицій і уникнув масштабної переробки будівлі
Головний результат цього проєкту — не просто запуск обладнання. Ми довели технічну придатність існуючої інфраструктури, відновили її ресурс і безпечно поєднали стару частину системи з новим обладнанням
Складну інженерну систему не завжди потрібно демонтувати. Спочатку потрібно точно визначити, що в ній можна безпечно зберегти
