У вентиляції є одна неприємна особливість: вона постійно викидає з будівлі вже оплачене повітря. Взимку — тепле. Влітку — охолоджене. У сухий сезон — повітря з вологою, яку довелося створити або зберегти всередині будівлі.

Роторний рекуператор потрібен саме для того, щоб частину цієї енергії повернути назад.

Але є важливий нюанс. Сам факт наявності ротора в установці ще не означає економію. Ротор може бути в проєкті, у кошторисі, у паспорті обладнання — і при цьому працювати формально. Не в оптимальному режимі, не за ентальпією, не за реальними умовами будівлі.

Тоді власник заплатив за технологію, але не отримав її економіку.

Що повертає роторний рекуператор

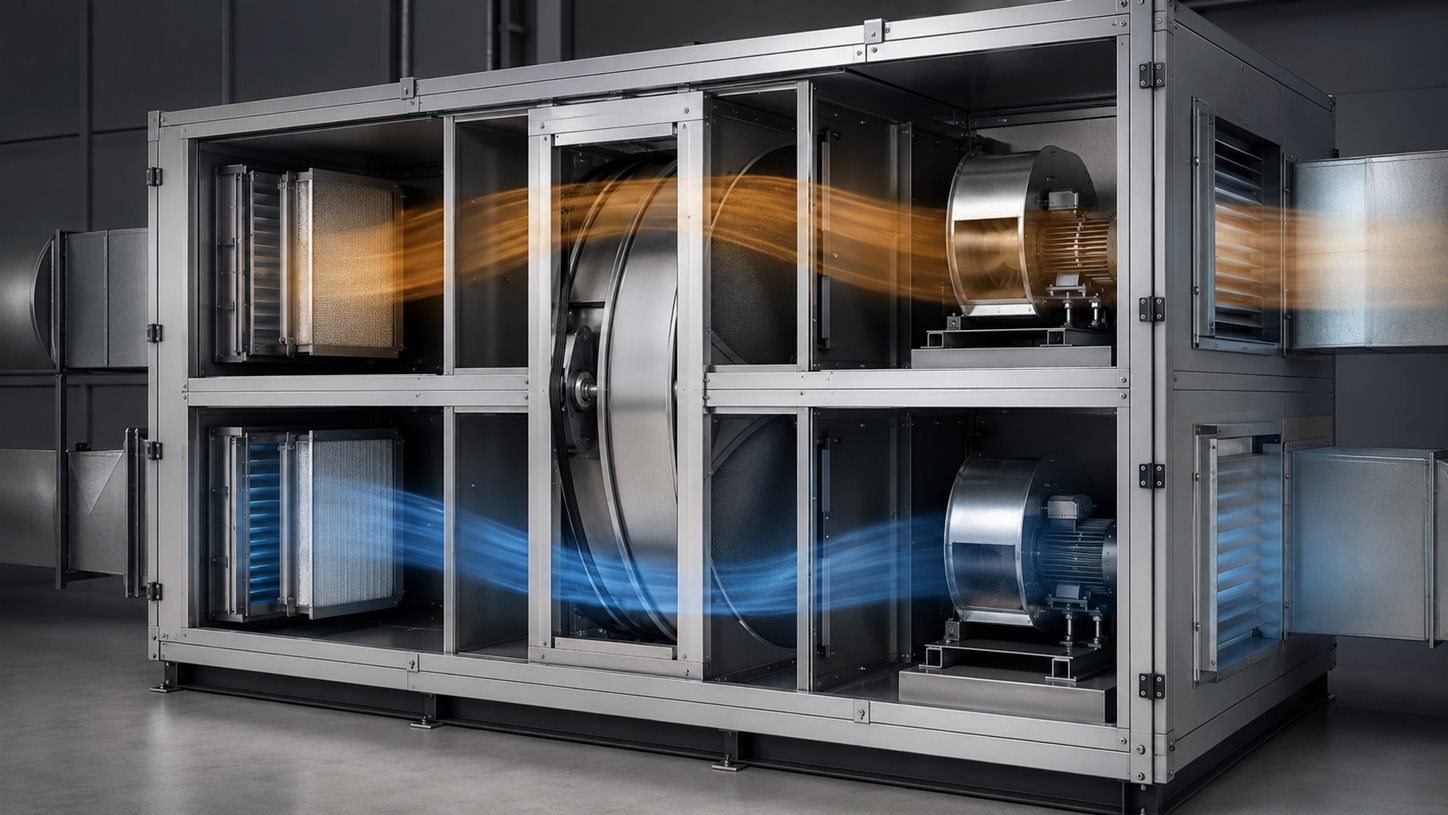

Роторний рекуператор — це обертовий теплообмінник між витяжним і приточним повітрям.

У нормальному застосуванні він може повертати:

  • тепло взимку
  • холод влітку
  • частину вологи
  • частину енергії, яку інакше вентиляція просто викинула б назовні.

Для офісів, торгових площ, навчальних будівель, громадських просторів і комерційних об’єктів із великим повітрообміном це вже не “додаткова опція”. Це вузол, який може впливати на рахунки.

Де ротор має сенс

Роторний рекуператор доречний там, де витяжне повітря відносно чисте:

  • офісні центри
  • бізнес-центри
  • торгові зони
  • навчальні приміщення
  • громадські будівлі
  • готелі
  • фітнес-зони без специфічних забруднень
  • комерційні об’єкти з великим постійним повітрообміном.

Його не можна бездумно ставити всюди. Кухні, санвузли, лабораторії, зони із запахами, вологими або забрудненими витяжками потребують окремої логіки. Там важливі ризики перетікання, запахів, санітарії і правильного розділення потоків.

Тому питання не в тому, чи “ротор хороший”. Питання в тому, де він стоїть, що саме повертає і як ним керує автоматика.

Розрахунковий приклад

Візьмемо офісний центр:

Це не універсальна обіцянка економії. Це розрахункова модель, яка показує порядок цифр.

1. Повернення тепла взимку

При витраті повітря 30 000 м³/год і різниці температур 27 °C вентиляція виносить з будівлі приблизно:

≈ 270 кВт теплової потужності

Якщо ротор повертає 80% тепла:

270 кВт × 80% = 216 кВт

За 1 200 годин зимової роботи:

216 кВт × 1 200 год = 259 200 кВт·год тепла

Якщо нагрів забезпечує система з COP 3, то економія електроенергії становить:

259 200 / 3 = 86 400 кВт·год

У грошах:

86 400 × 13 грн = 1 123 200 грн/рік

Тобто тільки на поверненні тепла взимку:

≈ 1,1 млн грн на рік або ≈ 112 грн/м² на рік

Якщо ж догрів вентиляції був би прямим електричним, без COP, тоді ця сама теплова економія могла б складати вже близько:

≈ 3,37 млн грн/рік

2. Повернення вологи взимку

У сухий зимовий період вентиляція створює ще одну статтю витрат — потребу у зволоженні.

Для офісного центру 10 000 м² з вентиляцією 30 000 м³/год потреба у зволоженні може бути приблизно:

≈ 160 кг води на годину

Якщо сорбційний або ентальпійний ротор повертає 60% вологи:

160 кг/год × 60% = 96 кг/год

Це волога, яку вже не потрібно створювати центральним зволоженням.

Для парового зволоження орієнтовна енергія на 1 кг вологи — близько 0,68 кВт·год/кг; таку величину наводить Condair у поясненні енергетики зволоження.

Розрахунок:

96 кг/год × 0,68 кВт·год/кг × 1 200 год = 78 336 кВт·год/рік

У грошах:

78 336 × 13 грн = 1 018 368 грн/рік

Тобто по волозі:

≈ 1,0 млн грн на рік або ≈ 102 грн/м² на рік

Це важлива цифра. Бо вологість часто сприймають як “комфорт”, але в реальності це ще й окрема енергетична стаття.

3. Літо: повернення холоду і зменшення вологісного навантаження

Влітку ротор працює в іншому напрямку. Він повертає частину холоду з витяжного повітря і зменшує навантаження на систему охолодження. Якщо ротор ентальпійний або сорбційний, він також може зменшувати вологісне навантаження на кондиціювання.

Для нашого прикладу 30 000 м³/год обережний орієнтир:

≈ 0,3–0,5 млн грн/рік

або:

≈ 30–50 грн/м² на рік

Тут краще давати діапазон, бо літня економіка сильно залежить від вологості зовнішнього повітря, графіка роботи будівлі, режимів free cooling, температури в приміщеннях і COP системи.

Загальна економіка ротора

Якщо система догріву працює не з COP 3, а прямим електричним нагрівом, потенціал економії може бути ще вищим.

У такому випадку тільки повернення тепла взимку може давати близько 3,37 млн грн/рік, а загальна економіка ротора може наближатися до:

≈ 4,6–4,9 млн грн/рік

CAPEX: що може зменшити ротор

Роторний рекуператор впливає не тільки на OPEX.

Він може зменшувати встановлені потужності систем:

Це не завжди означає автоматичну економію CAPEX у кошторисі. Але на етапі проєктування це може впливати на:

  • потужність калориферів
  • потужність теплового насоса або чилера
  • електричні потужності
  • продуктивність системи зволоження
  • обв’язку
  • автоматику
  • резервування

експлуатаційні витрати на роки вперед. Тому ротор потрібно рахувати не як “дорожчу секцію вентиляційної установки”, а як вузол, який змінює енергетичний баланс будівлі.

Головна проблема: ротор часто стоїть формально

На практиці роторний рекуператор часто встановлений, але не дає повної економіки. Чому? Бо його розглянули як обладнання, а не як режимний вузол.

Він просто крутиться. Або просто вмикається. Або просто стоїть у стандартній автоматиці установки.

Але будівля живе складніше. Взимку потрібно повертати тепло і вологу. Влітку — холод і частину осушення. У перехідні сезони — не заважати free cooling. При високій вологості — рахувати не тільки температуру, а й ентальпію. При різних графіках роботи — змінювати режим під реальне навантаження.

Якщо цього немає, паспортна ефективність ротора не перетворюється в гроші.

Паспортна ефективність і реальна економія — це різні речі

У ротора є два різних значення ефективності. Перше — паспортне. Його показує виробник.

Друге — експлуатаційне. Його бачить власник у рахунках. І між ними часто лежать мільйони гривень.

Наприклад, якщо потенціал ротора для об’єкта становить:

≈ 2,5 млн грн/рік

але через формальне керування система використовує тільки 50% цього потенціалу, фактична економія буде:

≈ 1,25 млн грн/рік

А втрачена економія:

≈ 1,25 млн грн/рік

Тобто власник може думати, що ротор у нього є. Але фінансово він має тільки половину ротора.

Як потрібно проєктувати ротор

Роторний рекуператор потрібно проєктувати не тільки як секцію установки.

Потрібно одразу проєктувати режими.

Має бути зрозуміло:

  • коли ротор працює на максимум
  • коли знижує швидкість
  • коли зупиняється
  • коли використовується bypass
  • коли система переходить у free cooling
  • які датчики потрібні
  • чи враховується вологість
  • чи рахується ентальпія
  • як BMS показує фактичну роботу
  • хто контролює сезонні налаштування
  • як перевіряється баланс притоку і витяжки
  • що відбувається при забрудненні фільтрів
  • які аварії вимикають ротор

як власник бачить, чи повертає система гроші. Без цього ротор залишається дорогим елементом у вентиляційній установці. З цим — стає енергетичним вузлом будівлі.

Висновок

Роторний рекуператор — це не просто спосіб зробити вентиляцію “енергоефективною”.

Для офісного центру 10 000 м² його економіка може складати:

≈ 1,1 млн грн/рік на поверненні тепла взимку; ≈ 1,0 млн грн/рік на поверненні вологи; ≈ 0,3–0,5 млн грн/рік на літньому режимі.

Разом:

≈ 2,4–2,6 млн грн/рік або ≈ 240–260 грн/м² на рік

Але це не гарантована економія. Це потенціал. Щоб він став реальними грошима, ротор має працювати не формально, а за правильною логікою: температура, вологість, ентальпія, free cooling, баланс повітря, BMS і контроль трендів.

Питання не в тому, чи є ротор у проєкті. Питання в тому, чи перетворюється він у гроші на квадратний метр. Якщо ротор працює правильно, він повертає власнику тепло, холод, вологу і гроші. Якщо він працює формально, він просто обертається.
